进口耐磨气动管夹阀
品牌：德国沃德WODE
进口耐高温耐磨耐腐蚀气动管夹阀|气动气缸式（薄膜）管夹阀|进口管夹阀知名厂家
进口耐磨气动管夹阀可为常开型、常闭型，又名气动夹管阀，气动胶管阀，由气缸，左右阀体、橡胶管套、大小阀杆、上下闸板、拉杆、托架、手轮等零件组成。耐磨、防腐、抗冻、密封性能好，只须更换胶套即完好如新，阀体可永久使用，寿命是普通阀门的4-6倍。驱动方式有手动、气动、电动等多种方式，也可按客户需求定制非标产品。广泛用于化工，石油、发电、碱厂、选矿、水泥、选煤、非金属等行业，可快速控制管路浓度砂粒状流量与截止。
进口耐磨气动管夹阀工作原理：
气动头通气时，使阀杆向下运动来带动上下压板以压缩套管进行关闭，反之即开启。压板在拉杆之间上下往复运动完成阀门开闭工作。
进口耐磨气动管夹阀主要参数：
|
产品名称 |
特制高耐温耐磨耐腐蚀气动管夹阀 |
|
工作原理 |
外部气源驱动气缸挤压内部胶管，达到开关/调节作用 |
|
规格 |
DN25-DN1000 |
|
阀体材质 |
球磨铸铁/铝合金/碳钢/不锈钢 |
|
胶套工艺 |
纯手工进口顶尖工艺 |
|
胶套材质 |
高耐磨红胶/NR/EPDM等 |
|
加强层 |
多层帘布加强 |
|
压力/温度 |
0.6Mpa/1.0Mpa/1.6Mpa / -35℃~+130℃ |
|
法兰标准 |
国标 PN10/16 、美标ANSI 150LB 等其他标准 |
|
适用介质 |
污水、矿浆、酸碱性介质、干粉等 |
|
控制条件 |
双作用气缸、单作用气缸（气开式、气闭式） |
|
选附配件 |
电磁阀、气动元件、定位器、磁感限位开关等 |
|
阀门优点 |
无压损、无堵塞、无泄漏、耐冲击；
适合含颗粒的液固及气固二相介质；
帘子布加强型胶管，高耐磨耐腐蚀，抗撕裂耐疲劳，
可实现远程控制，多阀联动 |
进口耐磨气动管夹阀主要零件材料：
|
名称 |
材料 |
|
阀体 |
铝合金、铸铁、铸钢 |
|
套管 |
橡胶 |
|
阀杆 |
铸铜、碳钢 |
|
压杆 |
铸铁 |
|
气缸 |
组合件 |
|
托架 |
球墨铸铁 |

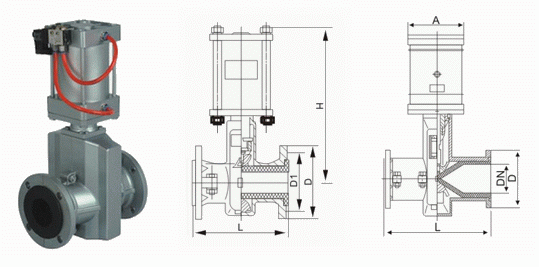

进口耐磨气动管夹阀外形连接尺寸：
|
公称通径
（DN） |
公称压力
（MPa） |
工作压力
（MPa） |
L |
L1 |
L0 |
D |
D1 |
D0 |
H |
Z-Φ |
重量
(kg) |
|
25 |
0.6 |
0.6 |
160 |
124 |
31 |
115 |
85 |
120 |
150 |
4-14 |
3 |
|
32 |
165 |
145 |
40 |
*140 |
100 |
140 |
174 |
4-18 |
4.5 |
|
40 |
190 |
157 |
50 |
*150 |
110 |
140 |
186 |
4-18 |
5.5 |
|
50 |
210 |
160 |
60 |
160 |
125 |
160 |
205 |
4-18 |
7.5 |
|
65 |
250 |
199 |
74 |
180 |
145 |
160 |
238 |
4-18 |
9.0 |
|
80 |
300 |
222 |
88 |
195 |
160 |
200 |
241 |
4-18 |
13.5 |
|
100 |
350 |
250 |
106 |
215 |
180 |
240 |
301 |
8-18 |
20 |
|
125 |
430 |
318 |
134 |
245 |
210 |
280 |
360 |
8-18 |
27.5 |
|
150 |
500 |
350 |
158 |
280 |
240 |
320 |
405 |
8-23 |
43 |
|
200 |
0.4 |
0.4 |
650 |
446 |
206 |
335 |
295 |
560 |
545 |
8-23 |
85 |
|
250 |
800 |
516 |
256 |
*395 |
350 |
560 |
632 |
12-23 |
138 |
|
300 |
950 |
562 |
304 |
*445 |
400 |
620 |
741 |
12-23 |
195 |
进口耐磨气动管夹阀应用：
进口耐磨气动管夹阀用于关断、调节，定量，磨损性、腐蚀性和纤维性介质。例如颗粒、粉状材料、丸状材料、粉尘、和含固体的液体的解决方案。管夹阀适用于各种气动输送系统，其应用领域包括水泥料仓、色素和颗粒处理、陶瓷、玻璃和塑料工业、污水处理、制药工业、食品工业以及葡萄酒酿造业。
