进口常开型气动管夹阀
品牌：德国沃德WODE
进口气关型管夹阀|进口气动带手动管夹阀|进口气动管夹阀品牌|气动管夹阀原理结构
进口常开型气动管夹阀在国内又称为夹管阀、气囊阀、箍断阀等是通过压缩空气开启关闭达到开关或调节的作用的管夹阀，常开型气动管夹阀即不通气状态下阀门开启、通气状态下阀门关闭。管夹阀的套管最重要的零件，抗腐蚀、抗磨损和承压能力。广泛用于化工，石油、发电、碱厂、选矿、水泥、选煤、非金属等行业，可快速控制管路浓度砂粒状流量与截止。

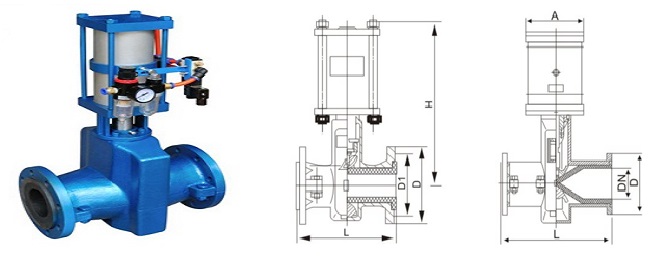

进口常开型气动管夹阀产品结构：
常开型气动管夹阀是为了满足客户特殊工况要求新型阀门，由上下铸铁、铸钢、铝合金、不锈钢阀体、橡胶管套、大小阀杆、闸板、上下导柱、气动装置等零件组成，也可根据需要选择驱动装置。
进口常开型气动管夹阀产品性能：
常开型气动管夹阀其基本工作原理是：利用阀体同橡胶管套间的气压使管套变形合拢使流体截断。
气动管夹阀无压力损失、无堵塞、无泄露，低耗气、防水锤等，特别适用于含颗粒的液--固及气--固二相流，橡胶管采用进口高弹性、高耐磨、耐疲劳的天然橡胶制作。
进口常开型气动管夹阀特点：
管阀同径：常开型气动管夹阀结构新颖简单，橡胶套内径与管道相同，局部阻力损失小。
无 泄 漏：无密封点，控制介质空间和阀门通道完全隔离，不会发生内外泄漏现象。
含杂关闭：依靠橡胶套变形实现启闭，即使流体含固体颗粒或纤维杂质也不会阻塞，均可完全迅速地将其包裹关闭。
适用面广：结构简单，仅三个部件，可代替体积大、结构复杂的阀门，尤其适用于有防爆要求的场合。
高效长寿：独特的含增强帘布的橡胶管套，能够经受高频率的启闭作业，耐酸、碱和化学介质，具有很长的使用寿命。
安装简单：阀门安装无方向性，使用管道无需清洗，一旦橡胶套损坏，更换简单迅速。
控制方便 ：根据需要可实现就地或远距离自动化操作控制。
进口常开型气动管夹阀主要材料表：
|
名称 |
材料 |
|
阀体 |
铝合金、铸铁、铸钢、不锈钢 |
|
套管 |
橡胶 |
|
阀杆 |
铸铜、碳钢、不锈钢 |
|
缸体 |
碳钢、铝合金 |
|
压杆 |
碳钢、铝合金、不锈钢 |
|
活塞 |
球墨铸铁、碳钢、不锈钢 |
|
托架 |
球墨铸铁、碳钢、不锈钢 |

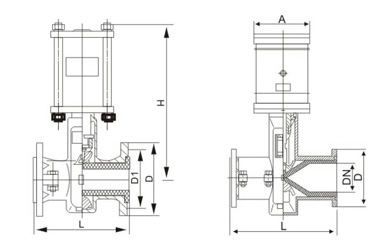

进口常开型气动管夹阀外表尺寸表：
|
工作压力Mpa |
公称通径 |
L |
L1 |
D |
D1 |
Z-Φ |
|
0.6 |
25 |
160 |
124 |
115 |
85 |
4-14 |
|
32 |
165 |
145 |
140 |
100 |
4-18 |
|
40 |
190 |
157 |
150 |
110 |
4-18 |
|
50 |
210 |
160 |
160 |
125 |
4-18 |
|
65 |
250 |
199 |
180 |
145 |
4-18 |
|
80 |
300 |
222 |
195 |
160 |
4-18 |
|
100 |
350 |
250 |
215 |
180 |
8-18 |
|
125 |
430 |
318 |
245 |
210 |
8-18 |
|
150 |
500 |
350 |
280 |
240 |
8-23 |
|
200 |
650 |
446 |
335 |
295 |
8-23 |
|
0.4 |
250 |
800 |
516 |
395 |
350 |
12-23 |
|
300 |
950 |
562 |
445 |
400 |
12-23 |
进口常开型气动管夹阀注意事项：
1：压缩空气的杂质和水份影响胶套的使用寿命，应在气路中设置过滤器，除去杂质和水份。
2：常开型气动管夹阀在配管时充分清除管道和接头中的杂质、切屑粉末等。
3：维修保养胶套时，务必事先关闭供气阀门，并将启动回路中的压缩空气排尽后，方可进入维修作业。
4：避免气阀胶套发生冻结，应该在摄氏5℃以下使用时，应使用干燥器处理干燥空气。
