进口螺纹微启式安全阀
产品名称:进口螺纹微启式安全阀
产品型号:WODE
询问进口螺纹微启式安全阀价格
咨询电话:010-57038765、15001010879
传真:010-51298906
点击看大图
进口法兰微启式安全阀
 进口法兰微启式安全阀
进口螺纹微启式安全阀
 进口螺纹微启式安全阀
进口带扳手微启式安全阀
 进口带扳手微启式安全阀
进口弹簧微启式安全阀
 进口弹簧微启式安全阀

进口螺纹微启式安全阀|进口外螺纹安全阀|进口带活接头安全阀|进口带焊接管安全阀
品牌:德国沃德WODE
一、进口微启式内螺纹安全阀产品概述
进口螺纹微启式安全阀,Micro open type thread safety valve,也叫螺纹安全阀,丝扣安全阀,螺纹不锈钢安全阀,螺纹小口径安全阀,是指口径一般为DN10-50的安全阀,采用螺纹的连接方式,微启弹簧的结构式,适用于工作温度≤200℃的空气、氨、石油气等介质的设备和管路上;不锈钢微启式内螺纹安全阀适用于工作温度≤200℃含腐蚀性的气体或液体的设备和管路上;四氟微启式内螺纹安全阀适用于工作温度≤200℃的液化气、石油气等设备和管路上,作为超压保护装置。
二、进口微启式内螺纹安全阀原理
当设备和管路内压力超过允许值时,阀门自动开启,继而全量排放;
当压力降低到规定值时,阀门自动关闭,保证设备和管路安全运行;

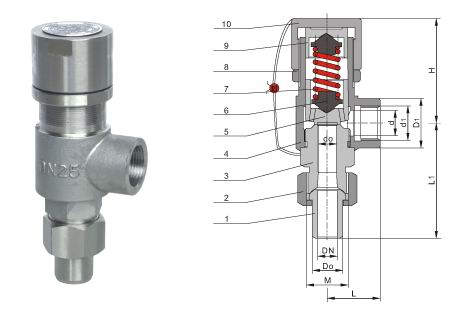

三、进口螺纹微启式安全阀零件材料
NO
零件名称
材料
材料
材料
1
管接头
20
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
2
管接头螺母
35
2Cr13
1Cr18Ni9Ti
3
阀座
35
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
4
阀体
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
5
阀瓣
2Cr13/2Cr13+PTFE
1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
1Cr18Ni12Mo2Ti
6
弹簧座
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
7
弹簧
50CrVA
50CrVA包覆氟塑料
50CrVA包覆氟塑料
8
锁紧螺母
Q235-A
ZG230-450
1Cr18Ni9Ti
9
弹簧导向垫
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
10
调节螺母
Q235-A
2Cr13
1Cr18Ni12Mo2Ti
密封面材料
"Y"型堆焊Co基硬质合金,"H"型堆焊D507,"W"型为阀门本体
四、进口螺纹微启式安全阀外形连接尺寸
型号
公称通径
do
d
Do
M
d1
D1
L
L1
≈H
PN16-40
15
12
15
20
M27×1.5
G1/2"
30
35
76
66
20
16
20
25
M33×1.5
G3/4"
35
40
87
68
25
18
25
31
M39×1.5
G1"
40
50
100
105
PN64-100
15
10
15
25
M39×1.5
G1"
44
50
100
66
20
10
20
31
M39×1.5
G1"
44
50
100
68
25
12
25
31
M39×1.5
G1"
44
50
100
105
PN160
15
8
20
/
M24×2
G1"
44
50
100
261
20
注:如需其他压力等级的尺寸图纸,请联系WODE各代理商。
五、微启式安全阀注释:
微启式安全阀,阀瓣开启高度小于流道直径的1/4,通常为流道直径的1/40~1/20,出口通径和进口通径大小一样,微启式安全阀的动作过程是比例作用式的,主要用于液体场合,有时也用于排放量很小的气体场合。
如果您有需要咨询更详细的产品信息
欢迎联系德国沃德WODE授权一级代理商:北京永德宝阀门有限公司
