进口弹簧微启式安全阀|进口微启式泄压阀|进口水用安全泄压阀|进口空气安全泄压阀
品牌：德国沃德WODE
一、进口弹簧微启式安全阀产品概述
安全阀是启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高超过规定值时，通过向系统外排放介质来防止介质压力超过规定数值的阀门。安全阀主要用于锅炉、压力容器和管道上，控制压力不超过规定值
进口弹簧微启式安全阀，Spring micro open type safety valve，也叫微启式泄压阀，弹簧微启封闭式安全阀，铸钢微启式安全阀，不锈钢微启式安全阀，阀瓣开启高度小于流道直径的1/4，通常为流道直径的1/40～1/20，出口通径和进口通径大小一样，微启式安全阀的动作过程是比例作用式的，主要用于液体场合，有时也用于排放量很小的气体场合。
德国沃德WODE弹簧微启式安全阀适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。不锈钢弹簧微启式安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
二、进口弹簧微启式安全阀零件材料
|
NO |
零件名称 |
材料 |
材料 |
材料 |
|
1 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
阀座 |
ZG2Cr13/1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
3 |
调节圈 |
ZG2Cr13/1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
4 |
阀瓣 |
2Cr13/1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
5 |
导向套 |
ZG2Cr13/1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
6 |
阀盖 |
ZG230-450 |
ZG230-450 |
ZG230-450 |
|
7 |
弹簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
8 |
阀杆 |
2Cr13 |
2Cr13 |
1Cr18Ni12Mo2Ti |
|
9 |
调整螺杆 |
45 |
2Cr13 |
2Cr13 |
|
10 |
保护罩 |
ZG200-400 |
ZG200-400 |
ZG200-400 |
|
/ |
密封面材料 |
堆焊D507 |
堆焊Co基硬质合金 |
三、进口弹簧微启式安全阀主要技术参数：
公称通径：DN20-DN300
公称压力：1.6Mpa-32Mpa
适用温度：-30℃-350℃
适用介质：石油、空气、水等介质
阀体材质：铸钢、碳钢、不锈钢
连接方式：法兰连接、焊接、螺纹

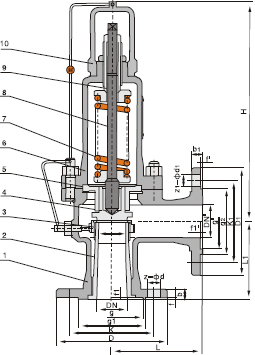

四、进口弹簧微启式安全阀外形尺寸
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
H≈ |
276 |
276 |
285 |
292 |
370 |
375 |
373 |
513 |
560 |
570 |
717 |
940 |
980 |
注：此外形尺寸为1.6Mpa压力安全阀，如需其他压力等级的尺寸图纸，请联系WODE各代理商。
如果您有需要咨询更详细的产品信息
欢迎联系德国沃德WODE授权一级代理商：北京永德宝阀门有限公司 |
