进口全衬四氟手柄蝶阀（对夹式）
产品名称：进口全衬四氟手柄蝶阀（对夹式）
产品型号：WODE
询问进口全衬四氟手柄蝶阀（对夹式）价格
咨询电话：010-57038765、15001010879
传真：010-51298906
点击看大图
进口全衬四氟涡轮蝶阀（法兰式）
 进口全衬四氟涡轮蝶阀（法兰式）
进口全衬四氟手柄蝶阀（对夹式）
 进口全衬四氟手柄蝶阀（对夹式）

进口全衬四氟手柄蝶阀（对夹式）
衬氟蝶阀适用在 -50℃～150℃ 的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用

主要零件及材料  Main parts and materials

零件名称 Part name
材料 Material
上下阀体 Upper and  lower valve body
铸铁Cast iron、铸钢Cast steel、不锈钢Stainless steel、衬Lining/F4 、F46
阀座 Valve sea
F4 /F46
带杆蝶板 With lever dish plate
全衬Fulling (WCB包衬)F4/F46、半衬Half lining(不锈钢)/F4、F46
衬垫 Liner
硅橡胶
蜗轮手柄 Worm handle
Qt400-15球墨铸铁、铝合金

 衬氟蝶阀标准  PTFE-lined Butterfly Valve Standard

技术规范Technical specification
设计标准Design standard
GB12238
结构长度Structure length
GB12221
法兰标准Flange standard
JB/T79-94
GB9113.1-26
检验试验Inspection and  tes
GB/T13927
驱动方式Drive mode
蜗轮Worm、手动Manual、电动Electric、气动Pneumatic

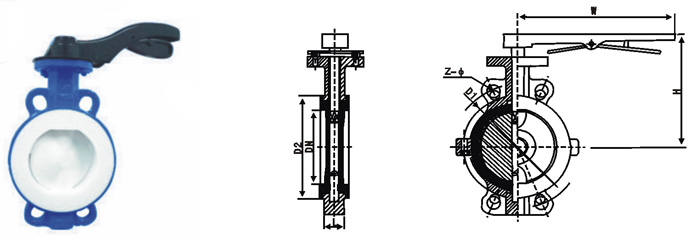

  主要外形尺寸和连接尺寸Main form and  connection size

公称通径Nominal
diameter
外形尺寸 Shape size
参考值The reference value
DN
L
H2
H1
D
D1
D2
F
Z-φd
D0
H
重量
Weight（kg）

Mm
inch
对夹Wafer
PN1.0MPa
40
11/2
33
143
85
150
110
85
3
19
4-18
150
140
3.4
50
5
43
143
85
165
125
100
3
19
4-18
150
140
4.5
65
21/2
46
157
85
185
145
120
3
21
4-18
150
150
6.5
80
3
46
178
93
200
160
135
3
21
4-18
150
165
9
100
4
52
185
100
220
180
155
3
21
4-18
200
180
11
125
5
56
206
110
250
210
185
3
23
4-18
200
200
19
150
6
56
225
160
285
240
210
3
25
8-23
280
220
28
200
8
60
275
245
340
295
265
3
25
8-23
280
270
55
250
10
68
326
260
395
350
320
4
28
12-23
200
320
71
300
12
78
333
300
445
400
370
4
28
12-23
240
330
90
350
14
78
393
320
505
460
430
4
28
16-23
240
385
122
400
16
102
438
330
565
515
480
4
28
16-26
280
430
140
450
18
114
488
380
615
565
530
4
30
20-26
280
480
160
500
20
127
540
390
670
620
580
5
30
20-26
320
540
200
600
24
154
615
450
780
725
680
5
34
20-30
320
610
270
700
28
165
660
480
895
840
795
5
36
24-33
360
650
320
800
32
190
720
580
1015
950
900
5
38
24-33
360
710
390
900
36
203
780
625
1115
1050
1000
5
40
28-33
380
780
455
1000
40
216
900
660
1230
1160
1115
5
42
28-36
400
900
690
1200
48
254
1070
780
1455
1380
1330
5
44
32-39
400
1050
830



公称通径Nominal
diameter
外形尺寸Shape size
参考值The reference value
DN
L
H2
H1
D
D1
D2
F
B
Z-φd
D0
H
重量
Weight（kg）
Mm
inch
对夹
Wafer
PN1.6MPa
40
11/2
33
143
85
150
110
85
3
19
4-18
150
140
4
50
5
43
143
85
165
125
100
3
21
4-18
150
140
5
65
21/2
46
157
85
185
145
120
3
21
4-18
150
150
8
80
3
46
178
100
200
160
135
3
22
8-18
150
165
14
100
4
52
185
110
220
180
155
3
23
8-18
200
180
22
125
5
56
206
120
250
210
185
3
23
8-18
200
200
30
150
6
56
225
160
285
240
210
3
25
8-23
280
220
65
200
8
60
275
245
340
295
265
3
28
12-27
280
270
80
250
10
68
326
260
405
355
320
4
28
12-27
200
320
95
300
12
78
333
300
460
410
370
4
30
12-27
240
330
125
350
14
78
393
320
520
470
430
4
32
16-27
240
385
155
400
16
102
438
330
580
525
480
4
34
16-30
280
430
175
450
18
114
488
380
640
585
530
4
42
20-30
280
480
230
500
20
127
540
390
715
650
580
5
42
20-33
320
540
300
600
24
154
615
450
840
770
680
5
48
20-36
320
610
335
700
28
165
660
480
910
840
795
5
48
24-36
360
650
425
800
32
190
720
580
1025
950
900
5
48
24-39
360
710
500
900
36
203
780
625
1125
1050
1000
5
50
28-39
480
780
455
1000
40
216
900
660
1255
1170
1115
5
50
28-42
400
900
715
1200
48
254
1070
780
1485
1390
1330
5
50
32-48
400
1050
860

注：以上资料仅供参考，如需更详细的图纸尺寸及资料说明请联系沃德中国代理商。我公司联系电话：010-57038765
