脱硫蝶阀

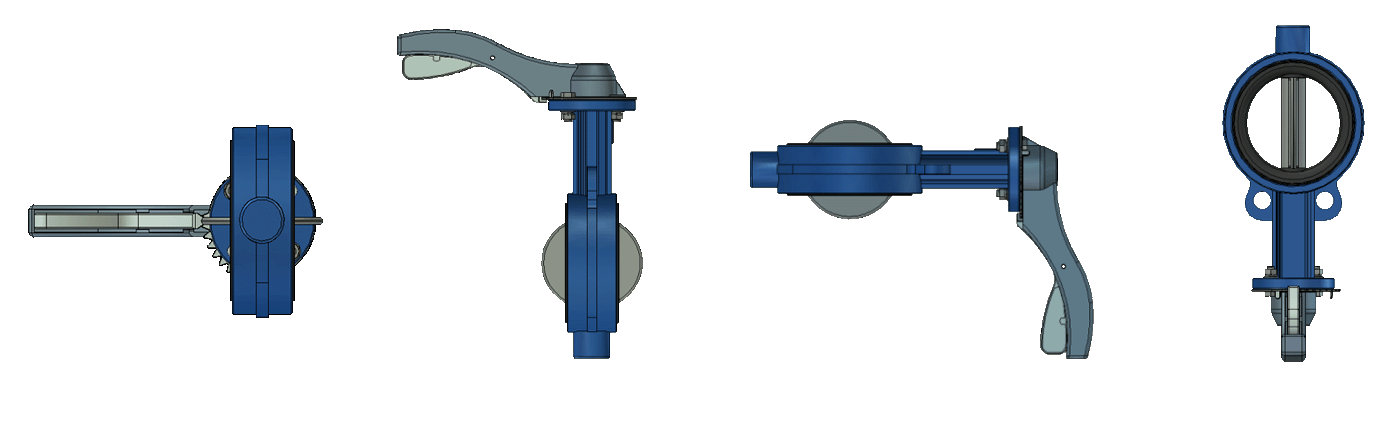

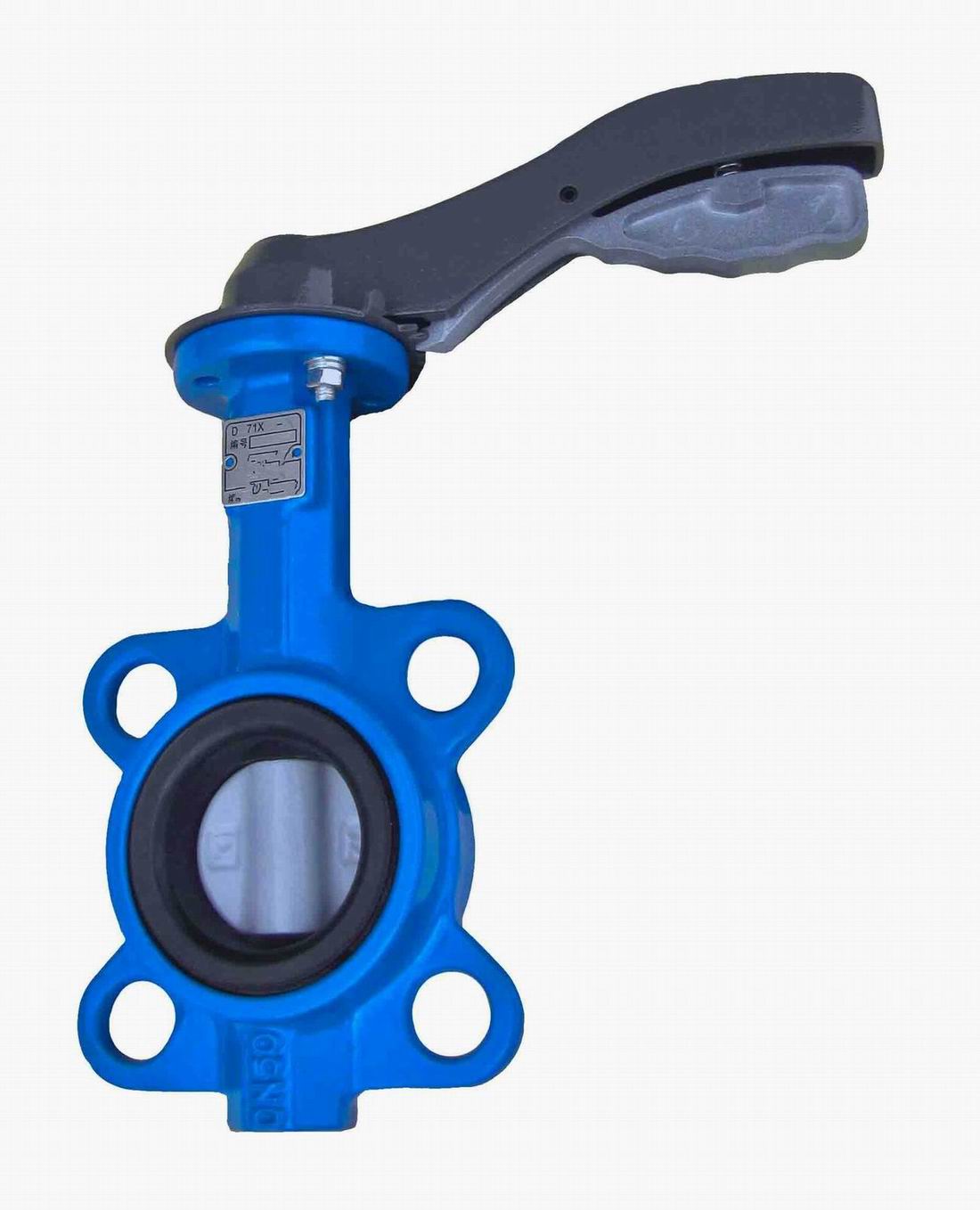

德国沃德WODE公司研发生产的脱硫蝶阀产品结构简单，体积小、重量轻。旋转手柄90°，即可轻松启闭阀门，并可保持阀门停留在需要的开启角度上。沃德阀门对夹系列蝶阀与介质接触部分零件材质的选择方案来自德国工厂十多年烟气脱硫应用的经验.它们必须满足腐蚀,磨损,流速,温度等几点要求，各种矿物燃料均含硫。特别是煤，燃烧后生成大量SO2，严重污染空气。为控制污染，最有效的办法是烟气脱硫。

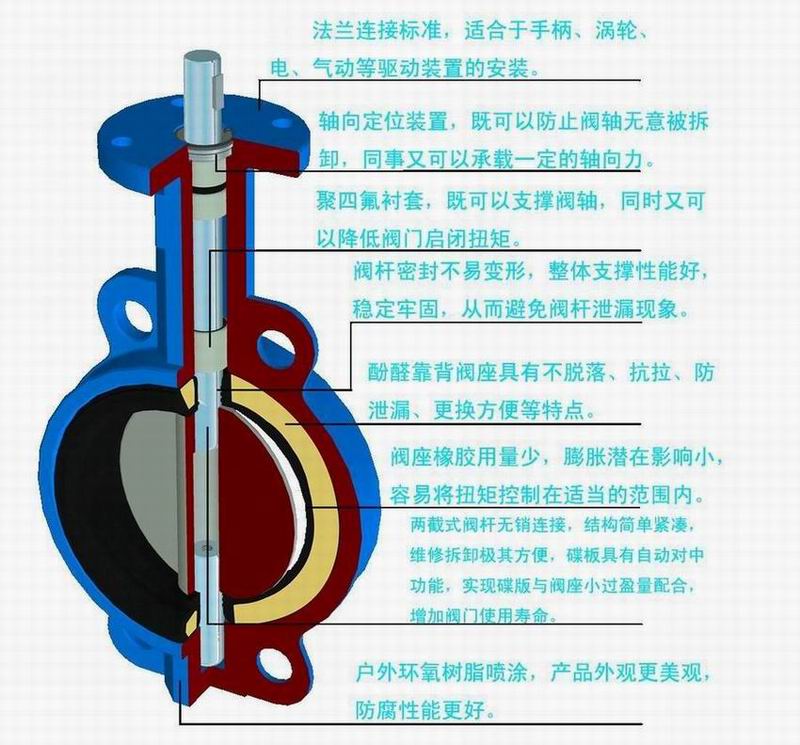

● 轴板无销连接、结构轻便，运输、安装、维修方便

● 90°启闭，开关迅速。操作扭矩小，省力轻巧

● 软密封、零泄漏，使用寿命长

● 选择不同零部件材质，可适用于多种介质

● 表面环氧树脂涂层，防腐、美观

●驱动方式可选择手柄、涡轮、电动、气动



  目前已有越来越多的用户采用双相不锈钢的蝶板，双相不锈钢综合了奥氏体不锈钢和铁素铁不锈钢的特点，把奥氏体不锈钢的优良韧性和焊接性，与铁素体不锈钢的高强度和耐氯化物应力腐蚀性能结合到一起，并在80年代后期作为可焊的结构材料得到迅速发展，已成为不锈钢中重要的一类，与其它类型不锈钢相比，具有以下特点：

1、含钼双向不锈钢在低应力下有良好的耐氯化物应力腐蚀性能，可取代在此介质条件下易发生应力腐蚀破裂的奥氏体18-8型不锈钢；

2、含钼双向不锈钢具有良好的耐点蚀性能，当抗点蚀当量（PRE）相同时，双向不锈钢与奥氏体不锈钢的临界点蚀电位相近。含18%Gr的双向不锈钢的耐点蚀性能与AISI 316L相当。含25%Cr的，尤其是含氮的高铬双向不锈钢的耐点蚀和缝隙腐蚀性能超过了 AISI 316L；

3、有良好的耐腐蚀疲劳和磨损性能；

4、可焊性能好，焊后不需热处理，焊接接头有良好的耐蚀性；

5、与哈氏合金相比，其价格低得多。 钢号 铬(Cr) 镍(Ni) 钼(Mo) 氮(N) 碳(C) 254SMO 20 18 6.1 0.2 0.02 UNS N08367 20.5 20 6.2 0.22 926(1.4529) 20 25 6.0 0.2 0.02 这是一类低碳高钼含氮的奥氏体不锈钢。 此类钢的突出特点是在氯化物环境中具有优异的耐腐蚀性能，包括耐点腐蚀、缝隙腐蚀、应力腐蚀和一般腐蚀的性能，同时在很多还原性酸介质中耐腐蚀也很好。另外，该类钢中由于氮含量高，因此具有比常用奧氏体不锈钢更高的强度。该钢种主要用于海水设备，纸浆和造纸工业中的漂白设备，烟气脱硫系统中的阀门构件，以及处理与输送含卤族化合物介质的容器和管线。 这几种超级奥氏体不锈钢， 总的来说，性能相近。随着含镍(Ni)量增加，性能略有提高，但价格也随之增加。根据用户的选用，超级奥氏体不锈钢的阀门，我公司也可以供货。

适用温度	适用介质
天然胶≤ 85℃	石膏浆液、石灰石浆液、 回收水、工艺水、废水
三元乙丙胶≤100℃

项目名称	采用标准	可选标准
设计制造验收	GB12238-1989	ISO/DIN10631-1991、API598

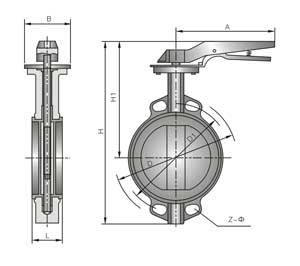

阀门结构长度	GB12221-1989	ISO5752-1988
阀门法兰连接	GB9113-2000	ANSI.B16.5、ISO7005、JIS B2238、2239
阀门检验	GB/T13927-1992	ISO/DIN5208-1987
阀门标志	GB12220-1989	ISO05209-1987

名称	材料
阀体	灰铸铁、球墨铸铁、碳钢
蝶板	碳钢包覆橡胶、 碳钢包覆氟塑料、不锈钢 双相不锈钢板1.4529、C276 、2507
阀座	天然橡胶、三元乙丙、橡胶
阀杆	不锈钢、 2Cr13、304

1、管道对夹法兰标准必须与蝶阀标准相符，对夹连接法兰建议使用蝶阀专用法兰；

2、使用安装前应检查使用条件是否与本蝶阀性能相符；

3、安装前应先清理阀门内腔与密封面，不许有污物杂物附着；

4、阀座两端突出阀体端面作为法兰密封垫，蝶阀安装时无需再加密封垫；

5、本蝶阀可以安装在水平、垂直及任意角度的管道上，并可双向使用；

6、蝶阀不得安装于管道拐角处，不允许倒立安装；

7、安装时蝶阀必须处于关闭位置，确保蝶板不与管道法兰等碰撞；

8、确认法兰焊接无误，蝶阀装上后不允许再焊法兰，以免烫伤橡胶件和防腐覆层；

9、蝶阀如发生启闭失常，应查明原因，排除故障，不得利用敲、砸、撬和手柄接杆加长臂等方法强行启闭。
