进口电动蝶阀
产品名称:进口电动蝶阀
产品型号:WODE蝶阀
询问进口电动蝶阀价格
咨询电话:010-57038765、15001010879
传真:010-51298906
点击看大图

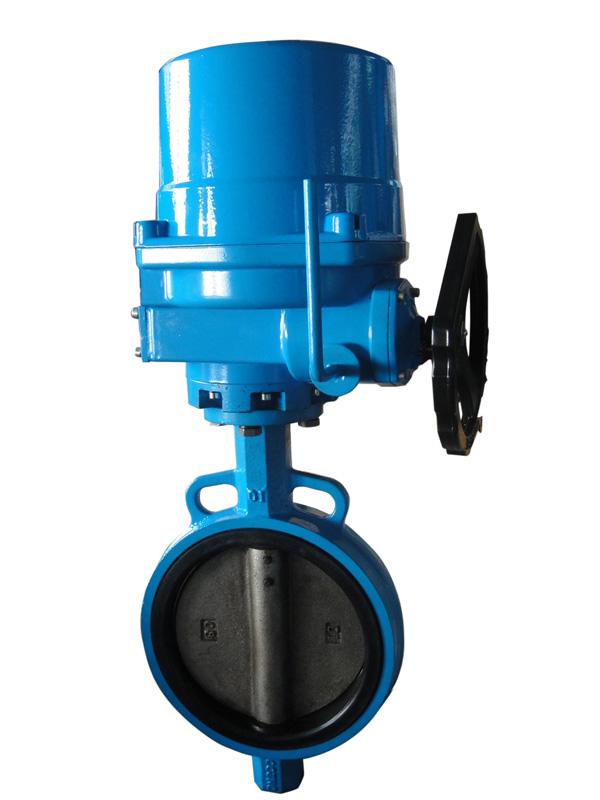

进口电动蝶阀
 进口电动蝶阀

进口电动蝶阀
一、产品概述
    电动蝶阀是由电动机通过减速器,将多圈回转运动转变为部分回转运动(90°±5%)。具有启闭平稳,输出扭矩大;大大减轻操作人员的劳动强度,特别适应于高压、大口径阀门;适用于安装在不能手动操作或难于接近的位置,易于远距离操纵,安装高度不受限制;有利于整个系统自动化;电源比气压源、液压源容易获得,电线的辅设与维护要比空气或液压管线容易的多等优点。但构造复杂,在潮湿及易爆场所使用时,需要采取防潮、防爆措施。一般适用于环境温度低于50℃,相对湿度小于80%的地方。
二、产品特点
壳体件制造全部为压铸铝工艺和精密机加工,关键零件质量稳定
产品体积小、重量轻,外表采用喷涂工艺具备优良的外观质量
行程控制终端位置调整与转矩开关设定方便,并能保证控制可靠
传动副零件精度高,各转动部位采用球轴承,整机效率高噪音低
输出轴为蜗轮副传动,可在任意位置实现自锁
具有可调整的阀门终端机械限位机构
手/电动切换机构为半自动电动优先型式,可保证操作安全可靠
具备理想的户外性能,防止凝露,内置空间加热除湿器
法兰连接型式多样,输出轴内置阀杆接头,产品安装拆卸方便
可选功能
● 4-20mA DC 阀位反馈信号
● 增设电气模块具有自动调节功能
● 增设限位开关提供控制用无源接点
● 实现整体型控制 , 具备现场 / 远控转换功能和现场开、关、停控
● 内置电机热保护元件
● 其它特殊功能要求
三、采用标准
项目名称
采用标准
设计制造验收
ISO/DIN10631、API598
阀门结构长度
ISO5752
阀门法兰连接
ANSI B16.5、ISO7005、JIS B2238、2239
阀门检验
ISO/DIN5208
阀门标志
ISO05209
 四、性能参数
产品名称
对夹式电动中线蝶阀
电源电压
220VAC/380VAC
连接形式
对夹式
单夹式
输入信号
4-20mA.DC、1-5V.DC、0-10V.DC
公称通径
DN40-DN500
DN50-DN500
输出信号
有源、无源触点信号、过力矩信号、4-20mA.DC
公称压力
PN10/PN16
启闭时间
0-90°用时15S~45S
试验压力
壳体试验:公称压力×1.5倍
密封试验:公称压力×1.1倍
手动操作
带离合式手轮
外表喷涂
环氧树脂涂层
限位元件
机械式、限位开关式挡块
驱动形式
电动执行器
电机保护
内藏式过热保护、过力矩保护开关
适用温度
-30℃~180℃
耐压等级
1500VAC/1分钟
适用介质
水、盐、酸、碱、天然气、空气、醇类、油类、食品、蒸汽等
绝缘电阻
100MΩ/500VDC
防护等级
IP67/IP68
防爆等级
ExdⅡBT4
环境温度
-20℃~55℃
 五、零部件可选材料
零件名称
可选材料
阀体
球墨铸铁(DI)、灰铸铁(CI)、铸钢(WCB)、不锈钢(CF8/CF8M)
阀板
球铁覆尼龙(N)、球铁电镀(D)、CF8(P)、CF8M(R)、铝青铜(T)
阀座
乙丙橡胶(EPDM) 、丁腈橡胶(NBR)、 聚四氟乙烯(PTFE)、氟橡胶 (VITON)、硅橡胶(SEP)、耐热EPDM  耐磨EPDM
阀轴
不锈钢416SS  不锈钢316SS  不锈钢304SS  碳钢45#镀镍磷
驱动
普通开关型、整体开关型、整体调节型、基本防爆型、整体防爆型电动执行器
六、电气接线图
根据用户需求配置不同的电动执行器,各种执行器接线图有所不一样,具体电动执行器接线图与我公司销售人员确定

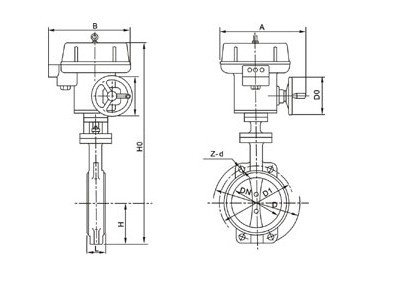

七、产品主要外形尺寸


规格
H
H1
H2
L
A
B
ΦD
N-Φ
N-M
ΦC
mm
in
PN10
PN16
PN10
PN16
PN10
PN16
DN40
1.5"
208
138
257
33
243
170
110
4-19
----
----
200
DN50
2"
210
140
257
42
243
170
125
4-19
4-M16
200
DN65
2.5"
233
150
257
45
243
170
145
4-19
4-M16
200
DN80
3"
256
160
257
45
243
170
160
4-19
8-M16
200
DN100
4"
293
180
263
52
275
200
180
4-19
8-M16
200
DN125
5"
317
190
263
55
275
200
210
4-19
8-M16
200
DN150
6"
340
200
263
56
275
200
240
4-23
8-M20
200
DN200
8"
412
240
304
60.6
293
220
295
4-23
8-M20
12-M20
200
DN250
10"
477
270
304
65.7
293
220
350
355
4-23
4-26
12-M20
12-M24
200
DN300
12"
555
310
342
77
334
260
400
410
4-23
4-26
12-M20
12-M24
260
DN350
14"
600
334
342
76
334
260
460
470
4-23
4-26
16-M20
16-M24
260
DN400
16"
694
400
342
86
334
260
515
525
4-26
4-30
16-M24
16-M27
260
DN450
18"
745
422
342
105.6
334
260
565
585
4-26
4-30
20-M24
20-M27
260
DN500
20"
861
480
342
132
334
260
620
650
4-26
4-33
20-M24
20-M30
260
八、订货须知
1、普通型电动装置适于在下列条件下工作:
(1)、海拔不高于1000m;
(2)、工作环境温度-20℃~55℃;
(3)、工作环境湿度不大于90%(25℃时);
(4)、工作环境不含有强腐蚀性、易燃、易爆的介质;
(5)、短时间工作制,时间额定为10min、15min或30min。
2、阀门的工作条件有下列情况之一时,用户应在订货前提出:
(1)、环境温度、温度、海拔与上列条件不符;
(2)、空气被尘埃、烟雾、腐蚀性微粒、放射性微粒、蒸汽或盐雾严重污染;
(3)、受霉菌或微生物侵害;
(4)、装设在有火灾或爆炸危险的场所;
(5)、遭受剧烈的振动、冲击或颠簸;
(6)、其他的非正常使用条件。
3、根据用户提出的条件,我公司将与您协商解决配置有特殊防护性能的电动装置。
4、订货时应说明您的安装,操作使用要求,以便选择恰当的电动装置,配置需要的机构及辅助设备。
 九、安装注意事项
1、管道对夹法兰标准必须与蝶阀标准相符,对夹连接法兰建议使用蝶阀专用法兰;
2、使用安装前应检查使用条件是否与本蝶阀性能相符;
3、安装前应先清理阀门内腔与密封面,不许有污物杂物附着;
4、阀座两端突出阀体端面作为法兰密封垫,蝶阀安装时无需再加密封垫;
5、本蝶阀可以安装在水平、垂直及任意角度的管道上,并可双向使用;
6、蝶阀不得安装于管道拐角处,不允许倒立安装;
7、安装时蝶阀必须处于关闭位置,确保蝶板不与管道法兰等碰撞;
8、确认法兰焊接无误,蝶阀装上后不允许再焊法兰,以免烫伤橡胶件和防腐覆层;
9、蝶阀如发生启闭失常,应查明原因,排除故障,不得利用敲、砸、撬和手柄接杆加长臂等方法强行启闭。
十、电动蝶阀使用要求
1、电动阀门的安全操作规程按照电动装置和控制器说明书规定进行。
2、电动阀门首次通电试车时,必须使阀门处于中间位置,检查电机旋转开、关方向与电气控制方向是否相符。如不相符,及时断开电源,调整电源相序。
3、电动阀门安装时应使电动装置位于阀门上方或侧面,不可倒置。
4、在长期有雨水、原料等飞溅物和阳光照射的环境,请安装保护整台电动执行机构的保护罩,并请在设计和安装保护罩时充分考虑电动执行机构的通风散热。
5、设备安装时请预留接线,手动操作等调试维修用空间。
6、不可将两台或数台电动执行机构的动力线串联或并联,否则由于电容的相互干扰将会造成动作失控或电机过热。
7、配线进口处必须按使用说明书要求做好防水电缆接头处的密封,否则由于水或污汁的进入损坏电动执行机构。
8、在断电情况下方可进行手动操作,手动操作时,将手动拉杆扳向手轮方向才可以操作阀门。
