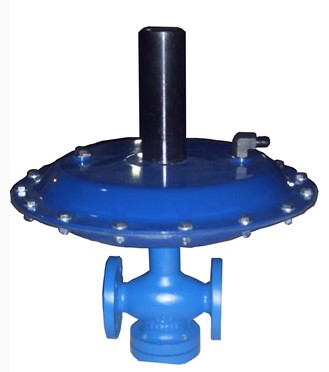

进口泄氮阀
产品名称:进口泄氮阀
产品型号:进口泄氮阀
询问进口泄氮阀价格
咨询电话:010-57038765、15001010879
传真:010-51298906
点击看大图
进口氮封装置
 进口氮封装置
进口泄氮阀
 进口泄氮阀


进口泄氮阀(进口氮封阀装置、进口供氮阀)
泄氮阀是德国沃德公司自主开发、研制的一套自力式微压力控制系统,主要用于保持容器顶部保护气(一般为氮气)的压力恒定,以避免容器内物料与空气直接接触,防止物料挥发、被氧化,以及容器的安全。特别适用于各类大型储罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维护方便等特点。广泛应用于石油、化工等行业。
产品特点
无需外加能源,能在无电、无气的场合工作,既方便,又节约能源,降低成本;泄氮阀泄氮压力设定方便,可在连续生产的条件下进行;压力检测膜片有效面积大,设定弹簧刚度小,动作灵敏,装置工作平稳;采用无填料设计,阀杆所受磨擦力小,反应迅速,控制精度高;为确保储罐的安全,需在罐顶设置呼吸阀,呼吸阀仅起安全作用,避免了常规氮封装置中启闭频繁易损坏的缺陷。
结构与工作原理
氮封装置由氮封阀和泄氮阀两部分组成。氮封阀由指挥器和主阀两部分组成;泄氮阀由内反馈的压开型微压调节阀组成。氮气压力一般设为100mmH20,通过氮封装置精确控制。
当储罐进液阀开启,向罐内添加物料时,液面上升,气相部分容积减小,压力升高,当罐内压力升至高于泄氮阀压力设定值时,泄氮阀打开,向外界释放氮气,使罐内压力下降,降至泄氮阀压力设定点时,泄氮阀自动关闭。当储罐出液阀开启,用户放料时,液面下降,气相部分容积增大,罐内压力降低,氮封阀开启,向储罐注入氮气,使罐内压力上升,当罐内压力上升至氮封阀压力设定值时自动关闭。
进口泄氮装置主要技术参数及性能指标:
公称通径:DN10-DN100
公称压力:PN16、PN25或ANSI150LB
流量特性:快开
压力调节范围(kPa) :0.4~5.5、5~10、9~14、13~19、18~24、22~28、27~33、31~38、36~44、42~51、49~58、56~66
介质温度(℃) ≤80
调节精度(%) ≤5%
允许泄漏等级 标准级:Ⅳ级(GB/T4213-92) 严密型:Ⅵ级(GB/T4213-92)
主要零部件材料:
阀体:ZG230-450、ZG1Cr18Ni9Ti
阀内件:1Cr18Ni9Ti
膜盖:A3、1Cr18Ni9Ti
膜片:夹增强涤纶织物橡胶、氟橡胶
弹簧:60Si2Mn、1Cr18Ni9Ti
根据用户要求,阀体、阀内件、膜盖可采用其它牌号材质。
连接尺寸及标准
连接方法:法兰、螺纹、焊接
法兰端面距:GB12221-89
法兰标准:GB/T9113-2000
法兰面型式:RF
执行机构气信号接口:M16×1.5
注:以上数据可根据用户需要加工制造。
进口泄氮阀订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性 5.阀体材质 6.额定流量系数
7.介质种类和温度范围 8.阀前后压力(压差) 9. 其它特殊要求
德国沃德WODE阀门中国一级代理商-北京永德宝阀门有限公司欢迎你来电咨询、订购
