进口高压旁路电动调节阀
产品名称:进口高压旁路电动调节阀
产品型号:WODE
询问进口高压旁路电动调节阀价格
咨询电话:010-57038765、15001010879
传真:010-51298906
点击看大图

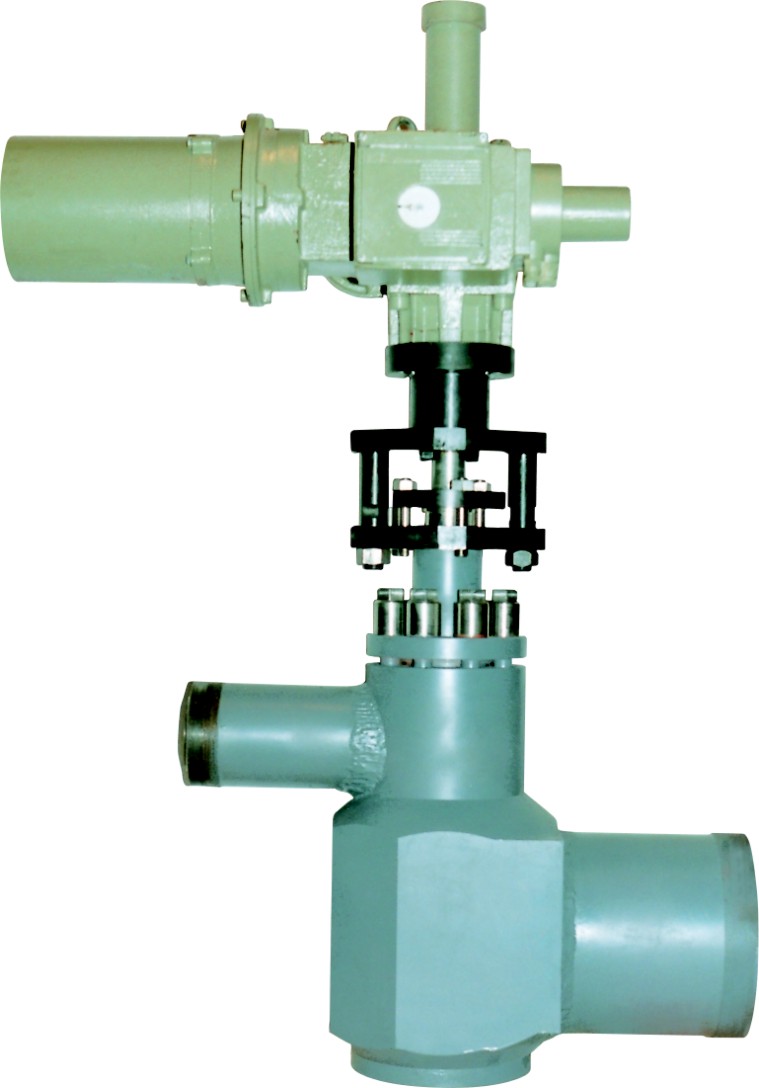

进口高压旁路电动调节阀
 进口高压旁路电动调节阀
进口气动锅炉给水调节阀
 进口气动锅炉给水调节阀
进口超高压电动调节阀
 进口超高压电动调节阀

进口高压旁路调节阀(进口电厂调节阀、电厂专用高温高压调节阀、电厂焊接调节阀)
德国沃德进口高压旁路调节阀是一种结构新颖的特殊高压差调节阀,它兼有启动调节阀,减压旁路阀和安全阀的作用,该阀可实现快速自动跟踪超压保护,省去锅炉安全阀。
该阀能再六秒内实现快速启动,电动执行机构的控制系统通过调节蒸汽压力以适应机组不同工况的滑参数启停和运行;机组甩负荷后锅炉可以不立即熄火,等事故排除后,几分钟内即可重新投入运行,既减少锅炉的启停次数,又减少了对汽轮机的热冲击,减温水的调节与高压旁路快速联动,能大幅度降温降压,减少电厂庞大的减温减压系统及设备。所以该阀是大容量单元再热机组旁路系统的重要调节阀之一。
该阀具有下列优点:
蒸汽经过4级节流,噪音低。蒸汽先通过套筒和阀座,压力降低了一部分。节流罩下端的喷嘴向上喷出高速冷却水,冷却水在节流罩中心被高压蒸汽雾化和混合的过程中,进行充分的热交换,从而使高温蒸汽再节流罩内完成降温过程,然后通过节流罩,再通过两个节流孔板,把蒸汽压力降低到额定要求,由于蒸汽的减压减温都在同一阀体内完成,故系统不另设专门的减温器。
高压旁路控制系统能使这台阀在6秒内快速启动,正常工况采用慢速调节。
上阀盖采用自密封结构,可防止蒸汽外溢。
阀内组件经过表面硬化处理,硬度可达到HRC70左右,耐磨蚀性能好,使用寿命长。
阀关闭紧密,达到单座阀的泄露标准。
对连接管道无任何特殊要求。
技术参数和性能:
公称通径
进   口    DN125(管径  168*25)
出   口    DN300(管径  325*17.5)
公称压力   PN32Mpa
阀体材料   12Cr1MoV锻件
阀内组件
结构形式   四级节流单座密封
材    料   不锈钢表面硬化处理
喷嘴材料   35CrMo
额定KV值  128
流量特性   等百分比
行    程    60mm
蒸汽参数
进口温度   550度    进口压力   13.5Mpa
出口温度   330度    出口压力   2.55 Mpa
流    量    120T/H
减温水
流    量   21.5T/H
温    度   最高168度   正常158度 (90MW负荷时)
执行机构   2SA3032双速电机的电动执行机构(带手轮)
控制要求   阀快速打开小于6秒
           阀关闭时间小于45秒
控制转矩   顺时针1020N*m(最小13格)
           逆时针 1070 N*m(最小13格)
                    顺时针 312 N*m(最小5格)
           逆时针 360 N*m(最小5格)
输出转速   20/80转/分
电    机   ILP100X-8/WQ
转    速   708/2818转/分
电    压    380V   50HZ
防护等级   IP67
作用形式   电—开式阀
泄流量    符合ANSI B16.104—1976 V级
外形尺寸  1200*560*1880mm(长*宽*高)
重    量   约1000Kg
进口高压旁路调节阀订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性 5.阀体材质 6.额定流量系数
7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号
10.其它特殊要求
