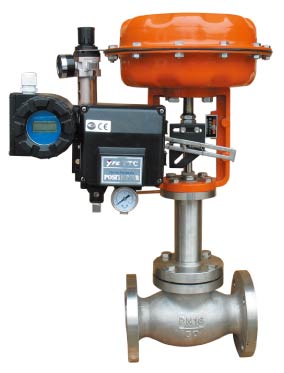

进口气动薄膜波纹管调节阀
产品名称:进口气动薄膜波纹管调节阀
产品型号:WODE
询问进口气动薄膜波纹管调节阀价格
咨询电话:010-57038765、15001010879
传真:010-51298906
点击看大图
进口气动薄膜波纹管调节阀
 进口气动薄膜波纹管调节阀


进口气动薄膜波纹管调节阀
进口气动薄膜波纹管调节阀是一种顶导向结构的调节阀,气动薄膜波纹管调节阀阀体结构紧凑,流体通道呈S流线型,压降损失小,流量大,可调范围广。上阀盖采用波管纹密封结构,可彻底消除工艺介质从阀杆运动间隙向外泄漏的可能性,适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另该阀也可用于真空的场合。这是波纹管密封阀的显著特点之一。由于波纹管元件本身变形性和卓著的抗老化性,这种调节阀完全克服了填料密封阀通常存在的填料老化和温差敏感等弱点。其次,采用波纹管—填料双重密封结构,安全可靠性更好。因此,它在剧毒,强腐蚀性,放射性等稀有特殊介质的自动控制系统中得到广泛应用。阀芯导向面积大,抗振性好,配用多弹簧式薄膜执行机构,ZJHP-16W气动薄膜波纹管调节阀结构紧凑,输出力大
调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。
气动波纹管调节阀阀体特性
型    式:直通单座铸造球型阀
公称通径:15、20、25、32、40、50、65、80、100、125、150、200mm
公称压力:ANSI 125、150、300、600    JIS 10、16、20、30、40K   PN1.6、4.0、6.4MPa
连接型式:法兰密封面型式   FF、RF、RJ、LG、MFM
法兰标准:JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等
焊接连接:嵌接焊SW(40~50mm)    对接焊BW(65~200mm)
材    料:铸钢(ZG230-450)、CrMo钢、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛、哈氏合金等耐腐蚀合金
上阀盖:波纹管密封(W) -45~+350℃
压盖型式:螺栓压紧式
填    料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式:单座柱塞型阀型
流量特性:高容量流量特性--金属密封--等百分比特性(%C)和线性特性(LC)
流量特性:高容量流量特性--软密封--等百分比特性(%T)和线性特性(LT)
流量特性:高精度流量特性--金属密封--等百分比特性(%CF)和线性特性(LCF)
流量特性:高精度流量特性--软密封--等百分比特性(%TF)和线性特性(LTF)
材    料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
波纹管材料:1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L
执行机构
型    式:多弹簧薄膜气动执行器
膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围:20~100、80~240KPa(HA型),190~350、190~400KPa(VA6型)
供气压力:140~400KPa、400~500KPa
气源接口:RC1/4"
环境温度:-30~+70℃
阀作用方式
用正作用或反作用执行机构实现阀的气-关式或气-开式
进口气动薄膜波纹管调节阀订货须知
1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件,建议用户安装空气过滤器三联件与二位五通电磁阀。
德国沃德WODE阀门中国一级代理商-北京永德宝阀门有限公司欢迎你来电咨询、订购
