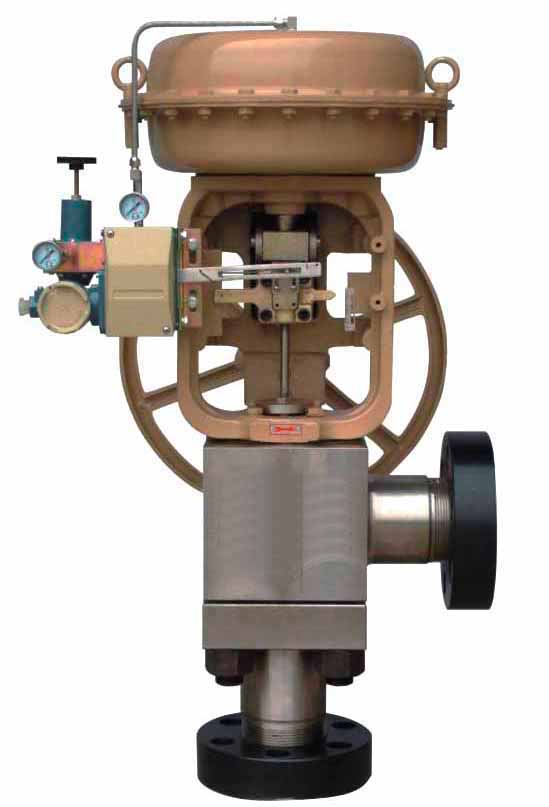

进口气动薄膜角型高压调节阀

德国沃德进口气动薄膜角型高压调节阀，由气动薄膜多弹簧执行机构和角型高压阀组成。

采用透境式阀座结构，阀座易于更换，密封性能好。DN≤25的阀座、阀芯头部采用6YC1硬质合金，DN≥32的阀芯采用堆焊钨钴合金，具有耐气蚀，抗冲涮等优点，大大提高使用寿命。

广泛应用于各种化工、炼油等行业，尤其适用于合成氨、尿素工业上高压和高压差介质调节。

进口高压角型调节阀阀体

型 式：角型单座铸造阀

公称通径：6、10、15、25、32、40、50、65、80、100、150mm

公称压力：PN22、32、75MPa或者ANSI 1500、2500、4500Lb

法兰标准：H12-67

材 料：锻钢、铸不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）、316L等

上 阀 盖：普通型：-40～+230℃、散热型：+230～+450℃

压盖型式：螺栓压紧式

填 料：V型聚四氟乙烯填料、石棉编织填料、石墨填料

进口气动薄膜角型高压调节阀阀内组件

阀芯型式：单座柱塞型阀芯

流量特性：等百分比特性和线性特性

材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L）、6YC1、不锈钢堆焊司太莱合金等

执行机构

型 式：多弹簧薄膜式执行机构

弹簧范围：20～100（标准）、40-200、80-240、20-60、60-100KPa

膜片材料：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力：140～400KPa

气源接口：RC1/4"

环境温度：-30～+70℃

阀作用型式

分气关式(B)或气开式(K)阀

附件

限位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

进口气动薄膜角式高压调节阀订货须知

1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件,建议用户安装空气过滤器三联件与二位五通电磁阀。
