进口气动笼式调节阀

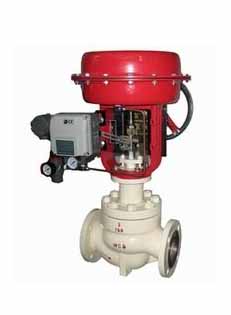

产品名称:进口气动笼式调节阀
产品型号:WODE
询问进口气动笼式调节阀价格
咨询电话:010-57038765、15001010879
传真:010-51298906
点击看大图
进口气动笼式调节阀
 进口气动笼式调节阀


进口气动笼式调节阀
德国沃德进口气动笼式调节阀是一种改进型压力平衡式调节阀,该阀套筒上装有高性能的密封环,有效提高泄露等级,阀内流体通道呈S流体线型,还设有一个改善套筒周围流体平稳流动的导向翼,优点是压降损失小,流量大,可调范围广。流量特性曲线精度高,动态稳定性好。噪音低,空化腐蚀小,调节阀动态稳定性好、噪音低、防空化,适宜控制各种温度的高压差流体。配用LHA多弹簧薄膜执行机构或电动执行机构,其结构紧凑、输出力大。产品符合GB/T4213-92。。
进口气动笼式调节阀阀体
型式:直通双座铸造球型阀
公称通径:15、20、25、40、50、65、80、100mm
公称压力:ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式:法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准:JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等
焊接连接:嵌接焊SW
材料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等
上阀盖:常温型(P):-17~+230℃
伸长Ⅰ型(E1):-45~-17℃ +230~+566℃
伸长Ⅱ型(E2I):-100~-45℃
伸长Ⅱ型(E2W):-196~-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式:单座套筒式柱塞型阀芯
流量特性:等百分比特性(%)和线性特性(L),参考流量特性曲线图
套筒形式:分离式套筒
材料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型式:LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构
膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围:20~100、80~240kPa(LHA,LVA5型),190~350、190~400kPa(LVA6型)
供气压力:140~400kPa(LHA型)、140~280kPa(LVA5型)
400~500kPa(LVA6型)、300~500kPa(LVP型)
气源接口:Rc1/4”
环境温度:-30~+70℃
阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式
附件:限位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
笼式调节阀性能
泄漏量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级
   软阀座:小于阀额定容量的10-7, 符合ANSI B16.104-1976IV级
回差:带限位器:小于全行程的1%,
   不带限位器:小于全行程的3%(LHA1型小于全行程的5%)
基本误差:带限位器:小于全行程的±1%,
   不带限位器:小于全行程的±5%
注:采用标准的V型聚四氟乙烯填料
笼式调节阀可调范围:50:1(0.25≤Cv≤14)或30:1(CV≤0.16)
进口气动笼式调节阀订货须知
1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件,建议用户安装空气过滤器三联件与二位五通电磁阀。
德国沃德WODE阀门中国一级代理商-北京永德宝阀门有限公司欢迎你来电咨询、订购
