进口气囊阀
品牌：德国沃德WODE
碳酸锂球形气动管夹阀|进口电动气动管夹阀|进口球形气动夹管阀
德国沃德WODE进口气囊阀在国内又称为管夹阀、箍断阀等。套管是任何夹管阀最重要的零件，是夹管阀的核心，提供抗腐蚀、抗磨损和承压能力。夹管阀的质量取决于套管的质量。用气动、电动、手动或者液动等驱动方式挤压套管，达到开关/调节的作用。
进口气囊阀工作原理：
气囊阀是利用阀体同橡胶管套间的水压或气压使管套变形合拢将流体截断。
进口气囊阀产品特点：
1、无压力损失、无堵塞、无泄露，防水锤冲击。
2、特别适用于含颗粒的液——固及气——固二相流。
3、橡胶管套带有纤维增强结构，耐磨、抗疲劳。
进口气囊阀技术参数：
1、阀体：铸铁DN25~300、铸铝DN25~300、铸钢DN25~300
2、法兰连接：铸铁DN25~300，316LDN40~200
3、控制介质：压缩空气或压力水。
4、控制附件：手动-三通手动阀、自动-三通电动阀。
进口气囊阀管套材质及温度范围：
（1）天然橡胶-5~80℃
（2）三元乙丙胶-5~120℃
（3）食品级：食品级天然橡胶管套
进口气囊阀的使用范围
在当代工业中，常有一些含有颗粒、粉末、纤维、粘浆等磨损性物质的固体或液体产品经由管道输送，或者一些化学过程中带有腐蚀性的介质时，夹管阀就是最佳选择。可用于：
污水处理厂（污泥处理、沙砾清理、原污水、石灰、炭泥）
电厂（FGD系统、除灰系统、煤输送）
采矿（尾矿、浮选控制、排泥管线、尾矿充填、各种其他浆液）
化学过程（腐蚀性和磨损性介质、粉末、颗粒）
以及造纸厂、纸浆厂、电子工业、食品工业、水泥、沙子、玻璃和工业污水处理厂等很多领域。
进口气囊阀压力范围：
|
口径（DN） |
DN25~200 |
DN250~300 |
|
工作压力 |
Max4bar |
Max3bar |
|
控制压力 |
Max6bar |
Max4.5bar |
|
最大压差 |
2bar |
Max1.5bar |

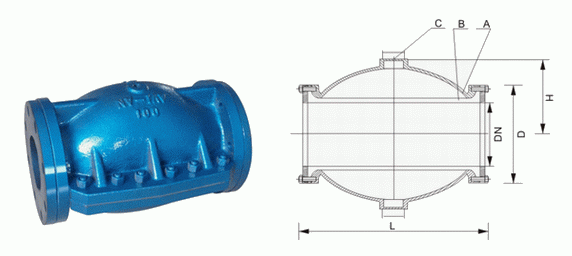

进口气囊阀外形结构图：
A.阀体 B.橡胶管套 C.控制流体（水或气）入口 E.连接法兰
手动/自动控制：外加三通手动阀或三通电磁阀控制压缩空气或压力水进入阀体
进口气囊阀外形连接尺寸：
|
公称通径DN |
L |
H |
I |
D |
法兰标准 |
|
DN20 |
155 |
70 |
75 |
105 |
PN10 |
|
DN25 |
160 |
75 |
155 |
70 |
PN10 |
|
DN40 |
190 |
85 |
110 |
145 |
PN10 |
|
DN50 |
210 |
95 |
125 |
160 |
PN10 |
|
DN65 |
250 |
115 |
145 |
180 |
PN10 |
|
DN80 |
300 |
130 |
160 |
195 |
PN10 |
|
DN100 |
350 |
185 |
180 |
215 |
PN10 |
|
DN150 |
500 |
245 |
240 |
280 |
PN10 |
|
DN200 |
550 |
270 |
295 |
335 |
PN10 |
|
DN250 |
560 |
285 |
350 |
390 |
PN10 |
|
DN300 |
706 |
365 |
400 |
440 |
PN10 |
相比传统阀门，胶管阀的后续维护、修理及胶管衬胶件更换非常简单方便，能极大降低厂家在维护及更换阀门时所产生的生产成本比重。在世界许多国家的各种矿山及管路系统中都先后在应用，均取得了令人满意的经济及社会效益。
