进口不锈钢管夹阀
品牌：德国沃德WODE
进口管夹阀知名品牌|进口管夹阀图片|进口管夹阀技术参数|进口管夹阀报价
德国沃德WODE进口不锈钢管夹阀，又名不锈钢夹管阀，不锈钢胶管阀，由左右不锈钢阀体，橡胶管套、大小阀杆、上下闸板、拉杆、托架、手轮等零件组成。耐磨、防腐、抗冻、密封性能好，只须更换胶套即完好如新，阀体可永久使用，寿命是普通阀门的4-6倍。驱动方式有手动、气动、电动等多种方式，也可按客户需求定制非标产品。
进口不锈钢管夹阀工作原理：
当顺时针转动手轮时，使大小阀杆同时带动上下压板，压缩管套进行关闭。反转即行开启，这样压板在拉杆之间上下往复运动完成阀门开闭工作。
不锈钢管夹阀注意事项：
另外，因橡胶管套承受力小，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭极点，切勿尽力或多人辅助，禁用其他工具开闭。
进口不锈钢管夹阀主要参数：
1、口径：DN25-DN300
2、适用范围：化工，石油、发电、碱厂、选矿、水泥、选煤、非金属等行业，可快速控制管路浓度砂粒状流量与截止。
3、使用介质：纸浆、污水、矿渣、煤渣、泥沙等。
4、适用温度：-30-85℃，更高温度特殊说明，另外定制。
5、公称压力：0.6-1.6Mpa(定货说明)。
6、法兰执行标准：(JB/80-91)。
7、传动方式：气动、电动、手动
进口不锈钢管夹阀主要零件材料：
名称： 材料
阀体： 不锈钢
套管： 橡胶
阀杆： 铸铜、碳钢
压板： 铸铁
拉杆： 铸铁
托架： 球墨铸铁
手轮： 铸铁
进口不锈钢管夹阀特点：
1、本阀门在管道上任意安装，没有介质流向限制，久时使用，如有磨损或泄漏只需将阀体拆下，调换新管套，其阀体可长期使用，经济实惠。
2、使用久时，如有磨损或泄漏只要打开左右阀体调换管套，阀门可长期使用。
3、本阀门安装简单，使用方便，维护轻松。

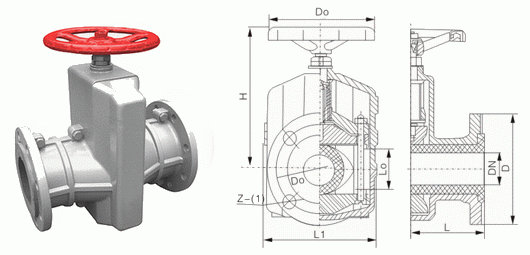

进口不锈钢管夹阀外形结构图：
进口不锈钢管夹阀主要外形连接尺寸：
|
公称通径
(DN) |
公称压力
(MPa) |
工作压力
(MPa) |
L |
L1 |
D |
D1 |
Z-Φ |
H |
A |
重量
(kg) |
|
25 |
0.6 |
0.6 |
160 |
124 |
115 |
85 |
4-14 |
|
|
|
|
32 |
165 |
145 |
140 |
100 |
4-18 |
|
|
|
|
40 |
190 |
157 |
150 |
110 |
4-18 |
|
|
|
|
50 |
210 |
160 |
160 |
125 |
4-18 |
|
|
|
|
65 |
250 |
199 |
180 |
145 |
4-18 |
|
|
|
|
80 |
300 |
222 |
195 |
160 |
4-18 |
|
|
|
|
100 |
350 |
250 |
215 |
180 |
8-18 |
|
|
|
|
125 |
430 |
318 |
245 |
210 |
8-18 |
|
|
|
|
150 |
500 |
350 |
280 |
240 |
8-23 |
1000 |
265 |
|
|
200 |
0.4 |
0.4 |
650 |
446 |
335 |
295 |
8-23 |
1174 |
330 |
|
|
250 |
800 |
516 |
395 |
350 |
12-23 |
|
|
|
|
300 |
950 |
562 |
445 |
400 |
12-23 |
|
|
|
|
采用标准 设计与制造：Q/JBGN02 结构长度：Q/JBGN02 法兰连接尺寸：JB78(PN1.0MPa) |
综上所述进口不锈钢管夹阀在当代工业中，常有一些含有颗粒、粉末、纤维、粘浆等磨损性物质的固体或液体产品经由管道输送，或者一些化学过程中带有腐蚀性的介质时，管夹阀（夹管阀）就是最佳选择。
