进口柱塞式放料阀|进口平底放料阀|进口反应釜放料阀|进口Y型不锈钢放料阀
品牌：德国沃德WODE
一、HG/T 21551.3-95柱塞式放料阀产品概述
德国沃德WODE进口柱塞式放料阀由阀体、阀杆、柱塞、导环、密封环等零件组成，其主要用于反应釜、储料罐、各种容器以及管线设施的排料、放料和无死区关断操作，对于需要阀门全排量工作的系统，柱塞式放料阀比上下展式放料阀更适用，由于柱塞在阀腔内移动的过程也是清洁阀腔的过程，因此，该阀可应用于浆体工艺介质。
HG/T 21551.3-95柱塞式放料阀设计多样，可与各种容器的出口对接，其适用于高粘度物料储槽和所有带有搅拌器(包括框式、锚式搅拌器)的反应釜放料及取样，，我厂生产的本产品有各种操作方式可供选择，例如手动、气动(弹簧复位式，双作用式、带手轮和不带手轮)、电动、液动等。
二、HG/T 21551.3-95柱塞式放料阀主要零部件材料表
|
序号 |
零件名称 |
材料名称 |
|
1 |
阀 体 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
|
2 |
支 架 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
|
3 |
阀 杆 |
2Cr13 |
304 |
304L |
316 |
316L |
|
4 |
活 塞 筒 |
304 |
304 |
304L |
316 |
316L |
|
5 |
缸 套 |
304 |
304 |
304L |
316 |
316L |
|
6 |
填 料 |
聚四氟乙烯、柔性石墨 |
|
7 |
阀 芯 盖 |
铜 |
铜 |
铜 |
铜 |
铜 |
|
8 |
填料压盖 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
|
9 |
手 轮 |
可锻铸铁、球墨铸铁、碳钢 |
三、HG/T 21551.3-95柱塞式放料阀主要技术规范表
|
设计标准 |
HG/T 21551.2-95《手动柱塞式铸钢放料阀》、HG/T 21551.3-95《手动柱塞式铸不锈钢放料阀》 |
|
法兰标准 |
JB/T 79、GB/T 9112、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 |
|
检验与试验标准 |
JB/T 9092-1999 |
|
适用介质 |
晶颗粒、粉体、酸碱类等 |
|
口径 |
DN25-DN250 |
|
适用温度 |
≤150℃ |
|
压力 |
1.6、2.5Mpa或者ANSI150-300 |
|
连接方式 |
法兰、焊接 |
四、HG/T 21551.3-95柱塞式放料阀主要外型尺寸表
|
公称压力
PN(MPa) |
公称通径
DN(mm) |
尺寸(mm) |
|
H |
D0 |
D |
D1 |
D2 |
D3 |
b |
f |
d |
Z-Φd |
|
1.6 |
25 |
286 |
160 |
115 |
85 |
65 |
25 |
16 |
3 |
14 |
4-12 |
|
32 |
300 |
160 |
1401 |
100 |
76 |
32 |
18 |
3 |
18 |
4-16 |
|
40 |
355 |
180 |
150 |
110 |
84 |
40 |
18 |
3 |
18 |
4-16 |
|
50 |
374 |
180 |
165 |
125 |
100 |
50 |
18 |
3 |
18 |
4-16 |
|
65 |
465 |
220 |
185 |
145 |
118 |
65 |
20 |
3 |
18 |
4-16 |
|
80 |
480 |
250 |
200 |
160 |
132 |
76 |
20 |
3 |
18 |
4-16 |
|
100 |
620 |
280 |
220 |
180 |
156 |
95 |
22 |
3 |
18 |
4-16 |
|
125 |
640 |
300 |
250 |
210 |
184 |
125 |
22 |
3 |
18 |
4-16 |
|
150 |
782 |
320 |
285 |
240 |
211 |
150 |
24 |
3 |
22 |
8-20 |
|
200 |
960 |
360 |
340 |
295 |
266 |
200 |
24 |
3 |
22 |
12-20 |
|
250 |
1027 |
500 |
405 |
355 |
319 |
250 |
26 |
3 |
26 |
12-24 |

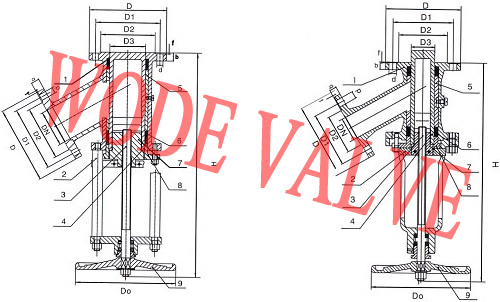

五、HG/T 21551.3-95柱塞式放料阀主要结构图
尊敬的用户！如果你需订购柱塞式放料阀产品，咨询时烦请提供型号数据，公称通径、公称压力、阀体材质、使用介质、介质温度、法兰标准等，本产品可按客户特殊要求定制，操作方式可选择手动、气动(弹簧复位式，双作用式、带手轮和不带手轮)、电动、液动等，咨询时请详细说明。
更多详细资料请致电联系德国沃德WODE授权一级代理商：北京永德宝阀门有限公司 |
