一、HG5-1425-81手动带气动放料阀产品概述
德国沃德WODE进口手动带气动放料阀主要由阀体、阀芯、阀杆、阀座、手轮、气动执行机构等零部件组成，其可实现手动和气动双重操作，既能气动远程控制，也可就地手动操作，轻松转动手轮，将切换手柄推移到(分)指示牌，即可进行气动操作，当气源进入电磁阀后，电磁阀自动开启上(或下)输气口，电磁阀接通电源时，阀门自动开启，断电时自动关闭，红色按钮为手动调试使用开关按钮，当气源进入气缸上部时，将活塞推向下部，即关闭放料阀；当气源进入气缸下部时，将活塞推向上部，即开启阀门。关闭气源，在无气源压力下，轻松转动手轮，逐渐使切换手柄推移至(合)指示牌，即可进行手动操作，转动手轮，逆时针开启，顺时针关闭。
二、HG5-1425-81手动带气动放料阀主要零部件材料表
|
序号 |
零件名称 |
材料名称 |
|
1 |
阀体 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
|
2 |
阀座 |
2Cr13 |
304 |
304L |
316 |
316L |
|
3 |
阀杆 |
2Cr13 |
304 |
304L |
316 |
316L |
|
4 |
阀芯 |
2Cr13 |
304 |
304L |
316 |
316L |
|
5 |
垫片 |
石墨+304 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
|
6 |
螺柱 |
35CrMoA |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
|
7 |
螺母 |
45 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
三、HG5-1425-81手动带气动放料阀主要技术规范表
|
设计标准 |
HG 5-1424-81《气动上展式铸钢放料阀》、HG 5-1425-81《气动上展式不锈钢放料阀》 |
|
法兰标准 |
JB/T 79、GB/T 9112、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 |
|
检验与试验标准 |
JB/T 9092-1999 |
|
适用介质 |
晶颗粒、粉体、酸碱类等 |
|
口径 |
DN25-DN200 |
|
适用温度 |
≤150℃ |
|
压力 |
1.6、2.5Mpa或者ANSI150-300 |
|
连接方式 |
法兰、焊接 |
|
附件 |
带电磁阀、空气过滤减压阀、反馈 |
四、HG5-1425-81手动带气动放料阀主要外型尺寸表
|
公称压力
PN(MPa) |
公称通径
DN(mm) |
气动上展式放料阀尺寸(mm) |
气动下展式放料阀尺寸(mm) |
|
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
1.6 |
25 |
115 |
80 |
115 |
85 |
- |
- |
115 |
85 |
135 |
100 |
70 |
40 |
|
32 |
135 |
100 |
135 |
100 |
- |
- |
135 |
100 |
145 |
110 |
75 |
55 |
|
40 |
145 |
110 |
145 |
110 |
80 |
60 |
145 |
110 |
160 |
125 |
85 |
65 |
|
50 |
165 |
125 |
160 |
125 |
85 |
70 |
165 |
125 |
180 |
145 |
100 |
70 |
|
65 |
180 |
145 |
180 |
145 |
130 |
85 |
180 |
145 |
195 |
160 |
135 |
90 |
|
80 |
195 |
160 |
195 |
160 |
135 |
95 |
195 |
160 |
215 |
180 |
155 |
130 |
|
100 |
215 |
180 |
215 |
180 |
160 |
130 |
215 |
180 |
245 |
210 |
180 |
135 |
|
125 |
245 |
210 |
245 |
210 |
160 |
140 |
245 |
210 |
280 |
245 |
195 |
145 |
|
150 |
280 |
240 |
280 |
240 |
185 |
165 |
280 |
240 |
335 |
295 |
210 |
185 |
|
200 |
335 |
295 |
335 |
295 |
/ |
/ |
335 |
295 |
405 |
355 |
/ |
/ |

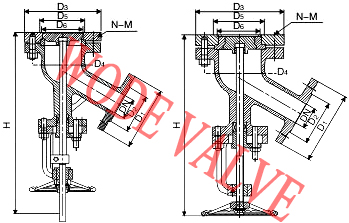

五、HG5-1425-81手动带气动放料阀主要结构图
尊敬的用户！如果你需订购我厂手动带气动放料阀产品，咨询时烦请提供型号数据，公称通径、公称压力、阀体材质、使用介质、介质温度、法兰标准等，本产品有上展式、下展式、柱塞式等结构形式，咨询时请详细说明。更多详细资料请致电联系德国沃德WODE授权一级代理商：北京永德宝阀门有限公司 |
