进口弹簧螺纹全启式安全阀|进口蒸汽安全阀|进口气体安全阀|进口混合气体安全阀
品牌：德国沃德WODE
一、进口弹簧全启式螺纹安全阀产品概述
进口弹簧螺纹全启式安全阀，Spring full open screw thread type safety valve,也叫全启式内螺纹安全阀，弹簧式螺纹安全阀，带扳手全启式螺纹安全阀，不锈钢全启式螺纹安全阀，螺纹带焊接安全阀，是指口径一般为DN15-80的小口径，材料内螺纹，外螺纹，或者带焊接的连接方式，全启式弹簧结构，呆扳手开启的安全阀。
德国沃德WODE弹簧全启式螺纹安全阀适用于工作温度≤200℃的空气、蒸汽、水、氮氢混合气等介质的设备或管路上，不锈钢全启式螺纹安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
二、进口弹簧螺纹全启式安全阀零件材料
|
NO |
零件名称 |
材料 |
材料 |
材料 |
|
1 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
阀座 |
35 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
|
3 |
调节圈 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
阀瓣 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
5 |
弹簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
6 |
阀杆 |
2Cr13 |
2Cr13 |
1Cr18Ni9Ti |
|
7 |
调整螺杆 |
45 |
2Cr13 |
1Cr18Ni9Ti |
|
8 |
保护罩 |
ZG200-400 |
ZG200-400 |
1Cr18Ni9Ti |
|
/ |
密封面材料 |
堆焊D507 |
堆焊Co基硬质合金 |

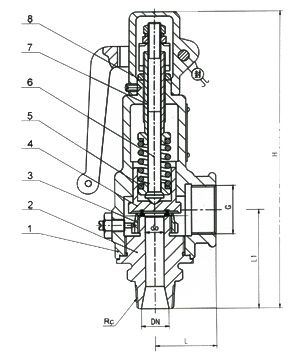

三、进口弹簧螺纹全启式安全阀外形连接尺寸
|
公称通径 |
尺寸 |
|
do |
Rc |
L |
L1 |
G |
H |
|
15 |
10 |
1/2" |
40 |
65 |
1/2" |
135 |
|
20 |
15 |
3/4" |
45 |
70 |
3/4" |
140 |
|
25 |
20 |
1" |
45 |
76 |
1" |
155 |
|
32 |
25 |
11/4" |
55 |
85 |
11/4" |
170 |
|
40 |
32 |
11/2" |
55 |
85 |
11/2" |
310 |
|
50 |
40 |
2" |
67 |
100 |
2" |
322 |
|
65 |
50 |
21/2" |
76 |
112 |
21/2" |
344 |
|
80 |
65 |
3" |
110 |
135 |
3" |
395 |
注：此外形尺寸为1.6Mpa压力安全阀，如需其他压力等级的尺寸图纸，请联系WODE各代理商。
