进口电动高温高压焊接截止阀
产品名称:进口电动高温高压焊接截止阀
产品型号:WODE
询问进口电动高温高压焊接截止阀价格
咨询电话:010-57038765、15001010879
传真:010-51298906
点击看大图

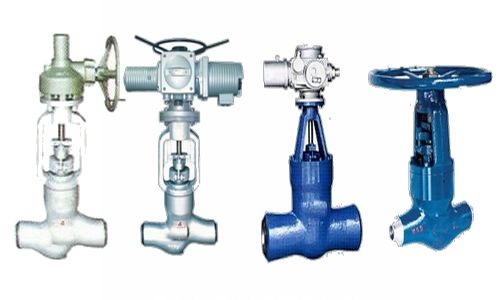

进口电动高温高压焊接截止阀
 进口电动高温高压焊接截止阀


进口电动高温高压焊接截止阀

德国沃德WODE进口电动高温高压截止阀也称电站专用阀门,主要适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。广泛用于石油化工行业、造船行业等。


主要特点

1.阀体和阀盖连接形式:PN10-64采用栓接阀盖;PN64-320采用自压密封式阀盖。

2.阀杆螺母:通常情况下,阀杆螺母材料采用ASTM A439 D2,同时可以根据用户要求采用铜合金等材料,对于大口径的截止阀,装滚动轴承,可以有效减小截止阀的开启力矩使阀门可以轻松开关。

3.阀杆设计:采用整体锻造工艺制成,按照标准要求确定最小直径。

4.阀盖垫片形式:PN10-64截止阀采用不锈钢石墨缠绕垫片;PN100截止阀可用不锈钢石墨缠绕垫片也可采用金属环垫片;PN160截止阀可采用金属环垫片,PN320截止阀采用自压密封金属环。

5.截止阀结构特点:栓接阀盖,明杆支架和升降式阀杆金属封面。

6.上密封座设计:我公司提供的所有截止阀都有倒密封设计,通常情况下,碳钢截止阀的阀座设计采用分离式倒密封结构,不锈钢截止阀的倒密封面非常可靠。虽然按照标准API600中有倒密封,但这不作为在带压情况下更换填料的依据。

7.填料密封:通常采用成型柔性石墨作为填料材料,可根据用户需求提供PTFE或者复合填料材料。填料与填料函接触的表面粗糙度为3.2u m,可以保证阀杆与填料接触面接合紧密但是旋转自如,经过精密的机械加工的阀杆密封面粗糙度0.8u m可以保证阀杆可靠的密封。

8.阀座:碳钢截止阀阀座通常采用锻钢材料,阀座密封面可根据客户需求喷焊硬质合金,NPS≤10″的截止采用分离式螺纹旋入式阀座,如果用户需要焊阀座结构也可提供;NPS≤12″截止阀采用焊阀座结构;不锈钢截止阀的阀座一般采用整体式或者在本体上焊硬质合金后直接加工阀座。如果用户有需求,不锈钢截止阀阀座也可采用分离式螺纹旋入式和焊接阀座结构。

主要性能和使用范围


产品型号

公称压力

试验压力

工作压力

工作温度()

适用介质

壳体强

密封

P54

P55

P57

W6YGL-100

10

15

11




≤450

水、蒸汽、油品

W6YGL-160

16

30

22




W6YGL-250

25

38

28




W6YGL-320

32

48

36




W6YGL-P54/100


30

22

10



≤540

W6YGL-P54140


38

28

14



W6YGL-P54170


48

36

17

10


W6YGL-P55100


38

28


14


≤555

W6YGL-P55140


48

36


17


W6YGL-P55170


53

39



10

W6YGL-P57100


48

36



14

≤570

W6YGL-P57140


55

40



17

W6YGL-P57170


60

44

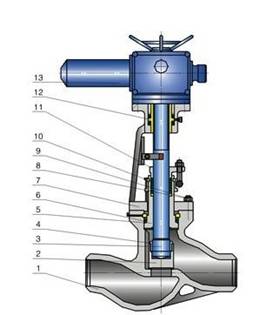

主要零部件材料

零件名称

阀体

阀盖

阀杆

阀瓣

密封面

填料

阀杆螺母

手轮

紧固体

W6YGL

25
  WCB

25
  40Cr

铬不锈钢
  铬钼铝钢化

25

硬质合金

柔性石墨

铝青铜

可锻铸铁

优质碳钢铬钼钢

W6YGL   -P54

ZG20CrMolV   12CrlMolV

12C   r1MolV

20CrMol   V
  25CrlMolV

12CrlMolV

硬质合金

柔性石墨

铝青铜

可锻铸铁

铬钼钢

W6YGL   -P55

ZG25CrMol   V12CrlMolV

12C   r1MolV

20CrMol   V
  25CrlMolV

12C   r1MolV

硬质合金

柔性石墨

铝青铜

可锻铸铁

铬钼钢

W6YGL   -P57

ZGl5CrMolV   12CrlMolV

12CrlMolV

20CrMol   V25CrlMolV

12CrlMolV

硬质合金

柔性石墨

铝青铜

可锻铸铁

铬钼钢




电动执行器

 详细说明

新一代IK5系列多回转电动执行器是采用直连式结构并能很方便地与阀门配套,适合于阀瓣为直线运行的阀门,如闸阀、截止阀、隔膜阀、水闸门等,本产品对阀门可实现开启、关闭的远距离控制和现场操作控制等,是电动阀门必不可少的驱动装置。该产品具有功能全面、性能可靠、体积小、重量轻、使用维护方便等特点,受到广大用户的欢迎。在石油、化工、电力、冶金、造纸、水处理等行业中得到广泛应用。

IK5主要功能特点介绍:

1.非侵入式(免开盖设置参数);

2.中文或英文界面液晶显示;

3.现场按钮采用防尘保护设计和非贯通式磁钢控制电气壳内的霍尔元件,可灵活设置参数;

4.红外遥控功能,与现场操作设置方法相同;

5.无须电池,具有停电自动记忆功能,确保已设置参数和实时显示数据存储;

6.输入、输出光电隔离,具备高电压保护功能,可自由驳接任何设备仪表;

7.采用多达四台单片计算机进行数据交换及处理,以提高模块反应速度,从而实现高精度伺服控制;

8.具有完善的自动鉴相、换相、缺相、过热、过载等保护功能,确保电动执行器在任何故障状态下均完好无损;

9.换向延时:执行器在运行中需改变方向时,有一个最佳延迟时间,来保护执行器在突然换向中,不至造成机械损坏。

10.具有正、反作用选择功能,以满足实际工况需要;

11.具有电动执行器运行次数累计功能,以使用户随时了解该电动执行器的工作总次数;

12.采用无火花换向技术,可控硅元件控制输出,真正实现了大功率电机模块化控制,并提高产品可靠性;

13.ESD紧急事件功能选择:紧急动作原位、全开、全关;

14.综合故障报警(断电、电机过热、缺相、过载、断信、ESD超越保护)

15.远程开关量控制由内部供电和外部供电两种,外部供电方式:DC24VAC220V;

16.调节型系列电动执行器可以与开关型系列电动执行器互相任意转换;

17.本系列智能电动执行器具有:本机操作、现场操作、红外遥控操作、远程模拟量输入控制、远程开关量输入控制

18.具有电动执行器灵敏度调节功能,并针对不同控制需求设定控制范围;

19.机械式力矩测量装置:采用机械传动装置测量执行器的负载力矩是目前大多数传统执行器的采用方式,其特点是测量精度高,稳定可靠,我司智能型电动执行器依然沿用了这种方法,将力矩的精确数值传送给CPU进行处理,实现了高精度力矩参数的采集。

20.传感器故障保护:位置传感器本身故障或执行器运行时的信号连续5秒钟不变和开关信号相反等,此时行程监控系统发指令,强制停止电动执行器,并发出远程和现场报警。

21.行程极限保护功能:在开阀、关阀行程设定和开、关阀运行时伺服模块,对行程信号采集单元进行保护,如电动超越保护范围外,在此时行程监控系统发出指令,强制停止电动执行器,并发出远程和现场报警。

如果您有需要咨询更详细的产品信息

欢迎联系德国沃德WODE授权一级代理商:北京永德宝阀门有限公司

电话:010-5703876515001010879

或登录我公司网站www.010famen.comwww.fm135.com查看具体信息
