进口自力式压力调节阀工作原理

进口自力式压力调节阀工作原理

     进口自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。自力式压力调节阀具有动作灵敏,密封性好,压力设定点波动力小等优点,自力式压力调节阀广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。以市场上常用的自力式压力调节阀品牌、德国沃德WODE的调节阀为例,自力式压力调节阀系列产品有单座型、套筒型、双座型三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B)和泄压用阀前压力调节(K型)。产品公称压力等级有PN164064;阀体口径范围DN15300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从152500Kpa。可按需要组合满足用户工况要求。该文中就阀后压力控制型和阀前压力控制型两种自力式压力调节阀的工作原理做介绍:

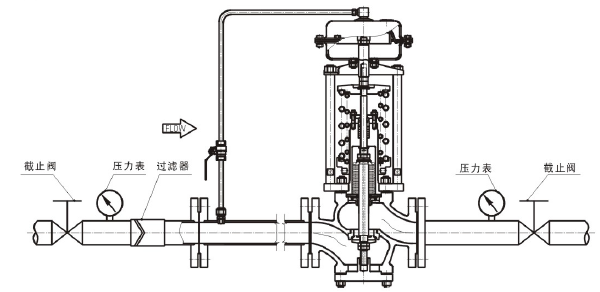

1、自力式压力调节阀工作原理(阀后压力控制)

  工作介质的阀前压力P1经过阀芯、阀座后的节流后,变为阀后压力P2P2经过控制管线输入到执行器的下膜室内作用在顶盘上,产生的作用力与弹簧的反作用力相平衡,决定了阀芯、阀座的相对位置,控制阀后压力。当阀后压力P2增加时,P2作用在顶盘上的作用力也随之增加。此时,顶盘的作用力大于弹簧的反作用力,使阀芯关向阀座的位置,直到顶盘的作用力与弹簧的反作用力相平衡为止。这时,阀芯与阀座的流通面积减少,流阻变大,从而使P2降为设定值。同理,当阀后压力P2降低时,作用方向与上述相反,这就是自力式(阀后)压力调节阀的工作原理。


注:用于调节气体时执行器朝上安装,用于调节蒸汽或者液体时执行器朝下安装。

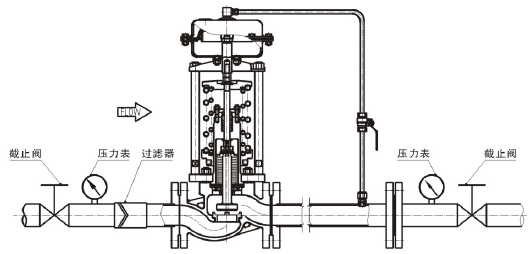

2、自力式压力调节阀工作原理(阀前压力控制)

  工作介质的阀前压力P1经过阀芯、阀座后的节流后,变为阀后压力P2。同时P1经过控制管线输入到执行器的上膜室内作用在顶盘上,产生的作用力与弹簧的反作用力相平衡,决定了阀芯、阀座的相对位置,控制阀前压力。当阀后压力P1增加时,P1作用在顶盘上的作用力也随之增加。此时,顶盘的作用力大于弹簧的反作用力,使阀芯向离开阀座的方向移动,直到顶盘的作用力与弹簧的反作用力相平衡为止。这时,阀芯与阀座的流通面积减大,流阻变小,从而使P1降为设定值。同理,当阀后压力P1降低时,作用方向与上述相反,这就是自力式(阀前)压力调节阀的工作原理。


注:用于调节气体时执行器朝上安装,用于调节蒸汽或者液体时执行器朝下安装。
