气动阀门执行器基本结构

气动执行器基本结构

气动执行器是用气压力驱动启闭或调节阀门的执行装置,又被称气动执行机构或气动装置,不过一般通俗的称之为气动头。气动执行器一般与阀门组成一体式的气动阀门。气动执行器有时还配备一定的辅助装置。常用的有阀门定位器和手轮机构。阀门定位器的作用是利用反馈原理来改善执行器的性能,使执行器能按控制器的控制信号,实现准确的定位。手轮机构的作用是当控制系统因停电、停气、控制器无输出或执行机构失灵时,利用它可以直接操纵控制阀,以维持生产的正常进行。

沃德的气动阀门系列产品有:气动蝶阀,气动球阀,气动截止阀,气动闸阀,气动调节阀,气动调节阀门,气动防爆阀门,气动低温阀门,气动高温高压阀门等产品。

气动执行器基本结构:


气动执行器的调节机构的种类和构造大致相同,主要是执行机构不同。因此在气动执行器介绍时分为执行机构和调节阀两部分。气动执行器由执行机构和调节阀(调节机构)两个部分组成。根据控制信号的大小,产生相应的推力,推动调节阀动作。调节阀是气动执行器的调节部分,在执行机构推力的作用下,调节阀产生一定的位移或转角,直接调节流体的流量。

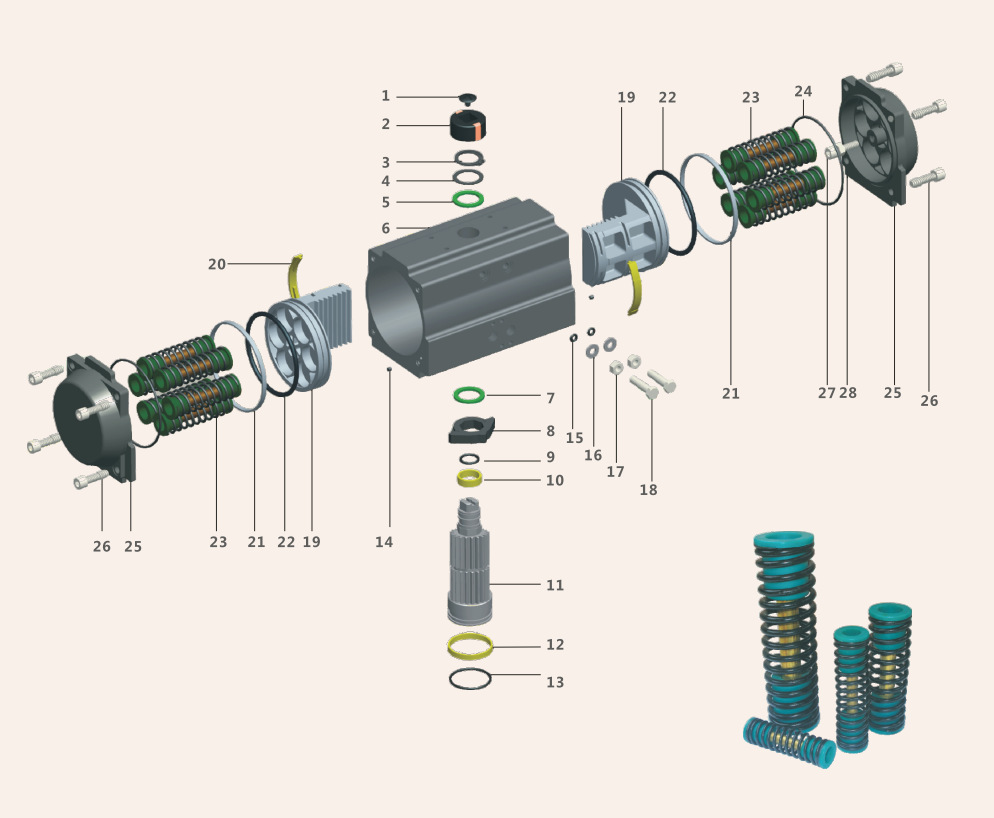

1、气动装置主要由气缸、活塞、齿轮轴、端盖、密封件、螺丝等组成;成套气动装置还应该包括开度指示、行程限位、电磁阀、定位器、气动元件、手动机构、信号反馈等部件组成。

2、气动装置与阀门的连接尺寸应符合ISO5211(底部) GB/T12222 GB/T12223 的规定。

3、带手动机构的气动装置,在气源中断时,应能用其手动机构进行气动球阀的启闭操作,面向手轮时,手轮或手柄应逆时针旋转为阀开,顺时针旋转为阀关。

4、活塞杆端部为内、外螺纹时,应有标准扳手适用的扳手口。

5、活塞的密封圈应便于更换与检修。

6、带缓冲机构的气动装置,其缓冲机构的行程长度可参照《表 1》的规定。

7、带可调缓冲机构的气动装置,应在缸体外部调节其缓冲作用的机构。

8、气缸进出气口的螺纹尺寸应符合MANUR NORM(附件标准) sypv,GB/T7306.1GB/T7306.2 GB/T7307 的规定。

气动执行器操作技术条件:

1、使用介质:压缩空气,非腐蚀性气体和油。

2、压力范围:双作用2-8barbar),单作用2-8barbar)。

3、工作温度:标准型(NBRO型圈)-20~+80℃;低温型(低温丁腈橡胶O型圈)-35~+80℃;高温型(氟橡胶)O-环))-15~150°C

4、行程调节:打开位置的调节范围为4°。

5、润滑:在正常工作条件下,不需要额外的润滑剂。

6、安装:适用于室内或室外安装。

7、较高的工作压力:输入气压不超过10barbar)。
