进口锻钢法兰波纹管截止阀
产品名称:进口锻钢法兰波纹管截止阀
产品型号:WODE
询问进口锻钢法兰波纹管截止阀价格
咨询电话:010-57038765、15001010879
传真:010-51298906
点击看大图
进口美标波纹管截止阀
 进口美标波纹管截止阀
进口角式波纹管截止阀
 进口角式波纹管截止阀
进口锻钢波纹管截止阀
 进口锻钢波纹管截止阀
进口气动波纹管截止阀(切断阀)
 进口气动波纹管截止阀(切断阀)
进口Y型波纹管截止阀
 进口Y型波纹管截止阀

FORGED FLANGE STEEL BELLOW SEALED FLOBE VALVE
进口锻钢法兰波纹管截止阀
德国沃德WODE进口锻钢波纹管截止阀是指阀体采用锻造钢的波纹管截止阀。锻钢波纹管截止阀主要适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。锻钢波纹管截止阀与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。
锻钢波纹管截止阀有二种阀盖设计形式。第一种是螺栓式阀盖,按这种形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊透连接。
技术规范
制造标准:API 602
结构长度: ANSI B16.10
承插焊标准:ANSI B16.11
试验标准:API 598
产品口径:DN15~DN100,1/2-4寸
公称压力:CLASS150LB-2500LB
适用温度:-196℃~+600℃
连接方式:法兰
适用介质:易燃、易爆、剧毒、毒性流体、高温导热油、液氨等
应用场合:石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中,乙二醇等工业流体

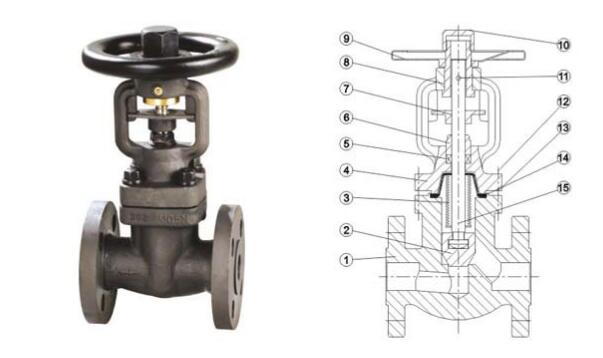

MAIN PARTS MATERIALS主要零部件材质:
序号No.
名称Part name
材质Materlal
1
阀体Body
A105、CF8、CF3
2
阀瓣Disc
2Cr13、SS304、SS316
3
波纹管组件Bellows combination
SS304、SS316L
4
阀盖Bonnet
A105、CF8、CF3
5
填料Packing
柔性石墨Flexible graphite PTFE
6
压套Gland
25#、SS304、SS316
7
定位片Locator
25#、SS304、SS316
8
阀杆螺母Stem nut
铜合金ZQA19-4
9
手轮Hand wheel
碳钢WCB
10
并帽Cap
25#
11
油杯Oil Cup
黄铜Brass
12
六角螺母Hexagon nut
ASTM193 2H、A293-8、A193-8M
13
双头螺栓Bolt
ASTMA193 B7、A193-B8、A193-B8M
14
复合垫Composite pad
柔性石墨+不锈钢Flexible graphite+ stainless steel PTFE
15
阀杆Stem
2Cr13、SS304、SS316
注:以上资料仅供参考,如需更详细的图纸尺寸及资料说明请联系沃德中国代理商。
