表压、绝压和真空度的区别

表压、绝压和真空度的区别

     工业生产、压力容器管道、锅炉设备、阀门中均是有承受一定压力值的,比如低压、中压、高压等,那么绝对压、表压强、真空这些是什么呢,该文中介绍如下:

绝对压,或称为真实压,是以绝对零压为起点计算的压强。或真空为起点计算的压强,绝对压强,简称绝压。

表压强,简称表压,是指以当时当地大气压为起点计算的压强。当所测量的系统的压强等于当时当地的大气压时,压强表的指针指零。即表压为零。

真空度,当被测量的系统的绝对压强小于当时当地的大气压时,当时当地的大气压与系统绝对压之差,称为真空度。此时所用的测压仪表称为真空表。

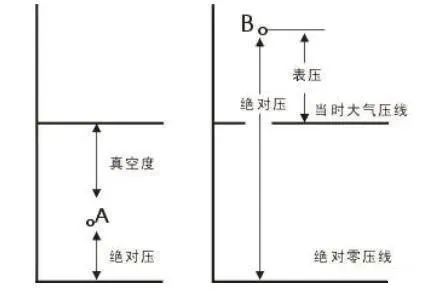

绝对压、表压、真空度之间的关系如图所示:




绝对压、表压和真空度的关系

A- 测压点压强小于当时大气压

B- B-测压点压强大于当时大气压

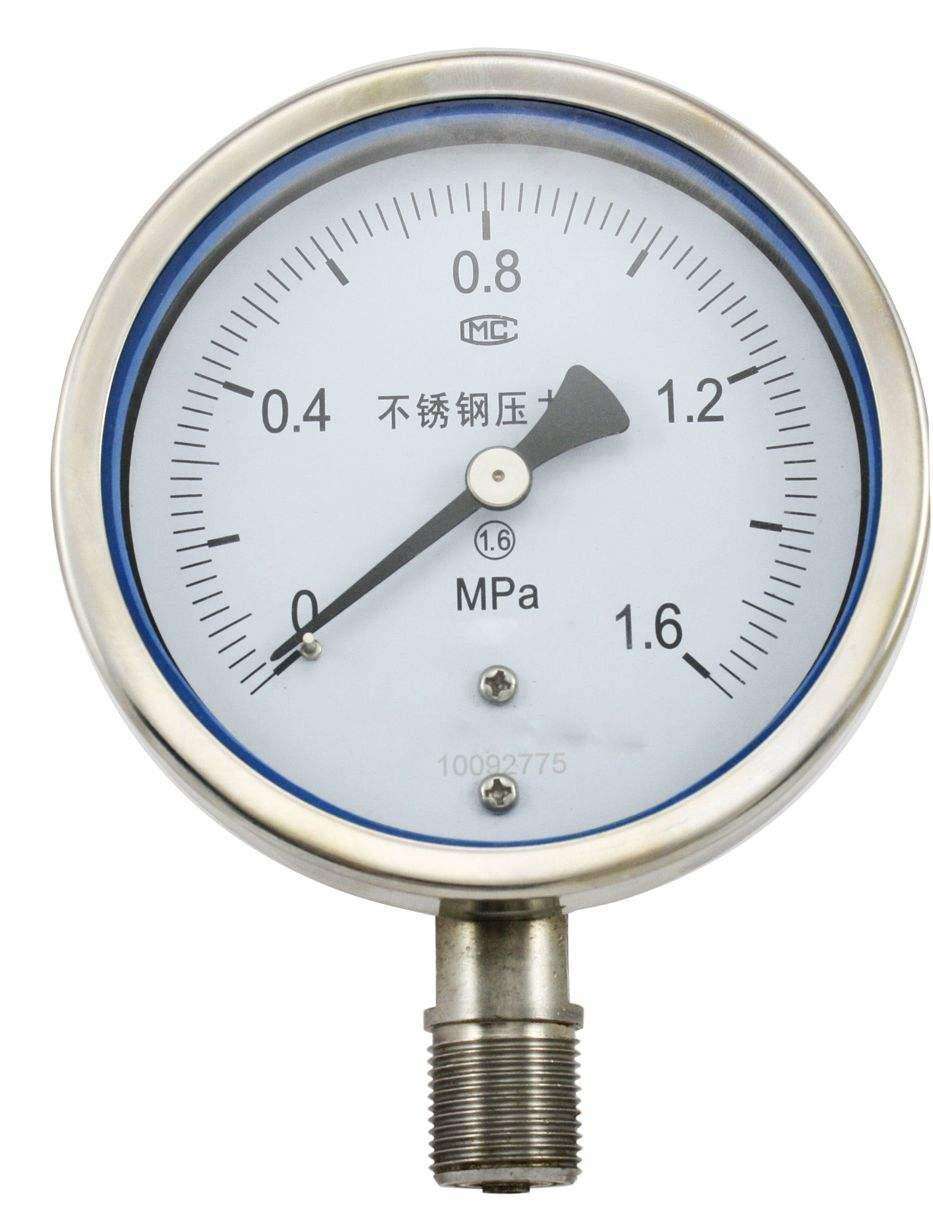

          压力表

表压、绝压、差压的区别

绝压就是绝对压力(工程学称谓,物理学称谓是绝对压强);

差压就是压力差(或压强差)

即:绝对压力-大气压=表压。

“表压”在真空行业特指:用普通真空表(相对压力表)测得的气体相对压力值,用负数表示,是指被测气体压力与大气压的差值。也叫负压。

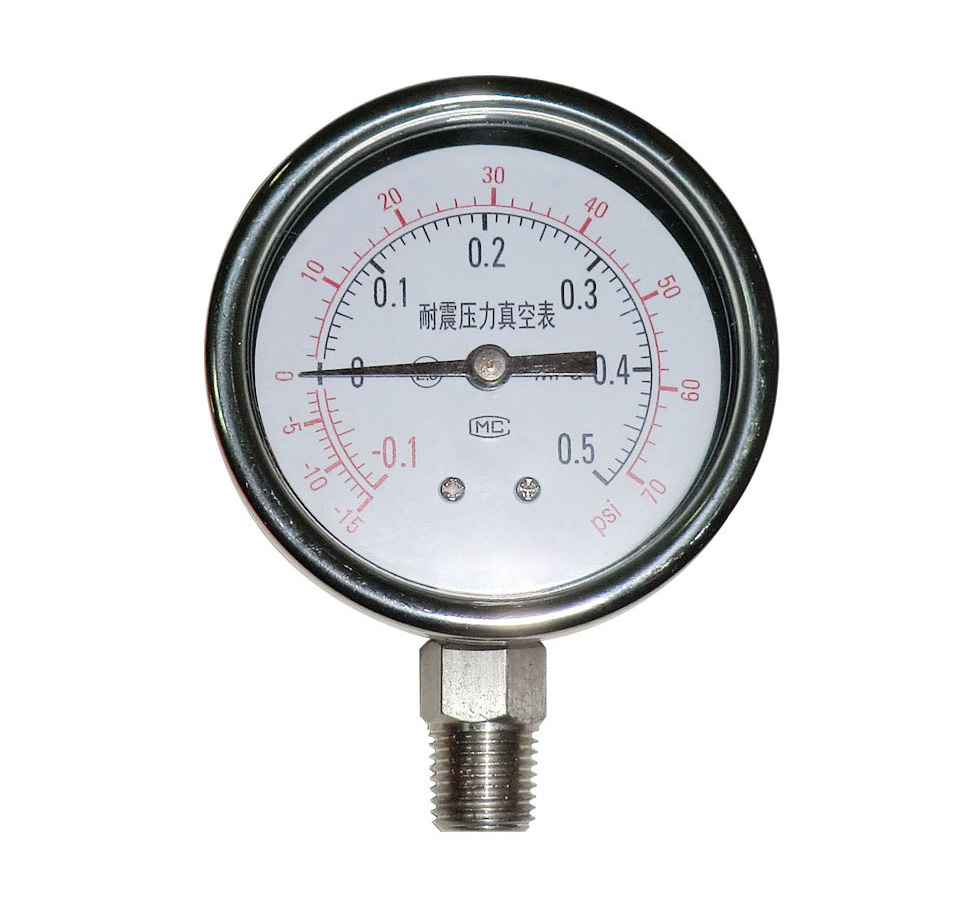

                           真空表

所谓"真空",是指在给定的空间内,压强低于101325帕斯卡(也即一个标准大气压强约101KPa)的气体状态。

对于真空度的标识通常有两种方法:


一是用"绝对压力""绝对真空度"(即比"理论真空"高多少压力)标识;

在实际情况中,真空泵的绝对压力值介于0101.325KPa之间。绝对压力值需要用绝对压力仪表测量,在20℃、海拔高度=0的地方,用于测量真空度的仪表(绝对真空表)的初始值为101.325KPa(即一个标准大气压)



二是用"相对压力""相对真空度"(即比"大气压"低多少压力)来标识。

"相对真空度"是指被测对象的压力与测量地点大气压的差值。用普通真空表测量。在没有真空的状态下(即常压时),表的初始值为0。当测量真空时,它的值介于0到-101.325KPa(一般用负数表示)之间。

比如,有一款微型真空泵PH2506B测量值为-75KPa,则表示泵可以抽到比测量地点的大气压低75KPa的真空状态。
