安全阀整定压力的确定和整定压力偏差

安全阀整定压力的确定和整定压力偏差

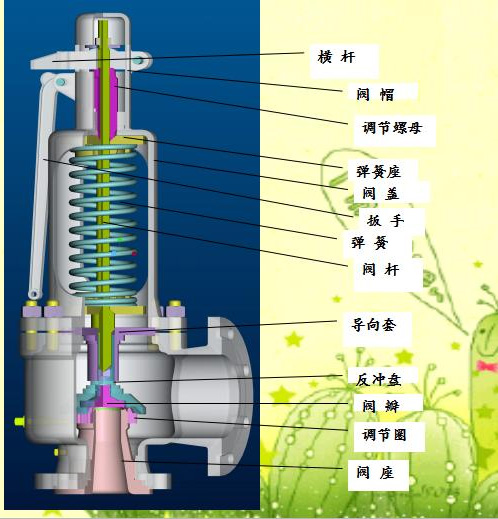

众所周知安全阀是启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高超过规定值时,通过向系统外排放介质来防止管道或设备内介质压力超过规定数值的特殊阀门。安全阀选用的首在要素是整定压力,关于安全阀整定压力的确定和整定压力偏差见WODE公司介绍:

整定压力,是指安全阀阀瓣在运行条件下开始开启时的预定压力,是在阀门进口处测量的表压力。在该压力下,在规定的运行条件下,由介质压力产生的使阀门开启的力同使阀瓣保持在阀门上的力相互平衡。在该压力下,开始有可测量的开启高度,介质呈可由视觉或听觉感知的连续排放状态。


1)蒸汽锅炉用安全阀

a.锅筒(锅壳)及过热器上的安全阀整定压力应按表1

b.省煤器、再热器、直流锅炉启动分离器的安全阀整定压力为装设地点工作压力的1.1倍。

c.整定压力偏差:当整定压力小于等于0.5MPa时为±0.015MPa,当整定压力为0.52.3MPa时为±3%整定压力,当整定压力为2.37.0MPa时为±0.07MPa,当整定压力大于7.0MPa时为±1%整定压力。

1       锅筒(锅壳)及过热器上的安全阀整定压力

额定工作压力(MPa

安全阀的整定压力(MPa

0.8

工作压力+0.03

工作压力+0.05

0.8P5.9

1.04倍工作压力

1.06倍工作压力

5.6

1.05倍工作压力

1.08倍工作压力

注:锅炉上必须有一个安全阀,按表中较低的整定压力进行调整。对有过热器的锅炉,按较低压力进行调整的安全阀,必须为过热器上的安全阀,以保证过热器上的安全阀先开启。表中的工作压力,对于脉冲式安全阀系指冲量接出地点的工作压力,对其他类型的安全阀系指安全阀装置地点的工作压力。

2)热水锅炉用安全阀

a. 安全阀整定压力应按表2

b. 整定压力偏差:当整定压力小于等于0.5MPa时为±0.015MPa,当整定压力大于0.5MPa时为±3%整定压力。

2

热水锅炉用安全阀整定压力(MPa

1.12倍工作压力但不小于工作压力+0.07MPa

1.14倍工作压力但不小于工作压力+0.10MPa

注:锅炉上必须有一个安全阀按表中较低的整定压力进行调整。这里的工作压力是指与安全阀直接连接部件的工作压力。

3)固定式压力容器用安全阀

a. 固定式压力容器上只装一个安全阀时,安全阀整定压力不应大于压力容器的设计压力;固定式压力容器上按装多个安全阀时,其中一个安全阀的整定压力不应大于压力容器的设计压力,其余安全阀的整定压力可适当提高,但不得超过设计压力的1.05倍。

b. 整定压力偏差:当整定压力小于等于0.5MPa时为±0.015MPa,当整定压力大于0.5MPa时为±3%整定压力。

4)移动式压力容器用安全阀

a. 安全阀的整定压力为罐体设计压力的1.051.10倍,回座压力不低于开启压力的0.8倍,低温深冷型罐车安全阀的整定压力不得超过罐体设计压力。

b. 整定压力偏差:当整定压力小于等于0.5MPa时为±0.015MPa,当整定压力大于0.5MPa时为±3%整定压力。

5)压力管道用安全阀

a.工业金属管道用安全阀整定压力为最大工作压力的1.051.1倍;石油天然气站内管道用安全阀整定压力为最大工作压力的1.051.15倍。

b. 整定压力偏差:当整定压力小于等于0.5MPa时为±0.015MPa,当整定压力大于0.5MPa时为±3%整定压力。

6)医用高压氧舱用安全阀

a. 安全阀的整定压力为最高工作压力+0.02 MPa

b. 整定压力偏差为±0.015MPa

7)压缩机用安全阀

a. 安全阀的整定压力为最高工作压力+0.02 MPa

b. 整定压力偏差:当整定压力小于等于0.5MPa时为±0.015MPa,当整定压力大于0.5MPa时为±3%整定压力。

安全阀属于自动阀类,主要用于锅炉、压力容器和管道上,控制压力不超过规定值,对人身安全和设备运行起重要保护作用。注安全阀必须经过压力试验才能使用。
